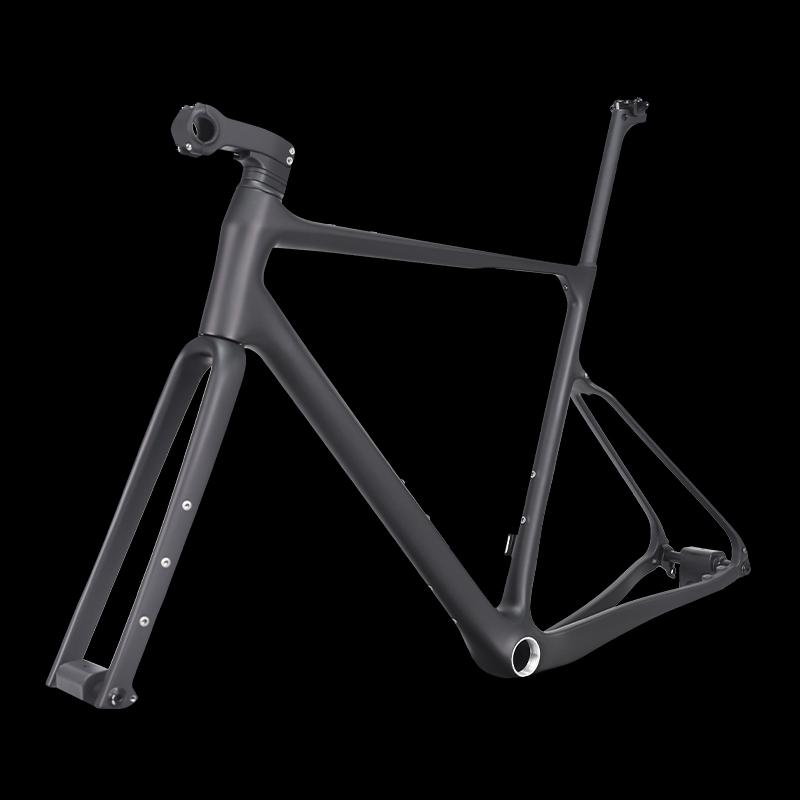

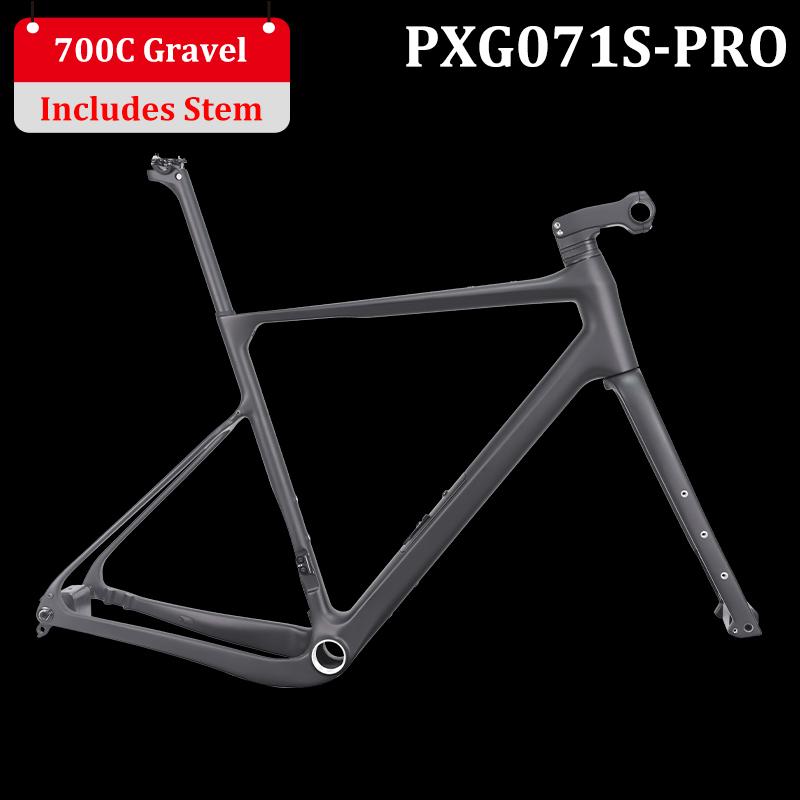

ProX Carbon-Gravel-Fahrradrahmen mit verstecktem Kabeldesign und Vorbau

• Maximaler Reifenabstand 700*53C oder 650B*2,1''

Vollständig verdeckte Kabelführung einschließlich Vorbau

Steckachse vorne 12*100/hinten 12*142

Flach montierte Scheibenbremse

• Kompatibel mit mechanischen und elektronischen Gruppen

  • Art.-Nr.:

    PXG071S-D
  • Zahlung:

    Paypal, Bank Transfer
  • Ursprung:

    China
  • Farbe:

    UD black(or Customized Decal/Painting)
BESCHREIBUNG

ProX Carbon-Gravel-Fahrradrahmen mit verstecktem Kabeldesign und Vorbau

Dieser Rahmen sieht gut aus und verfügt über alle erdenklichen Halterungen für Taschen, Schutzbleche und Wasserflaschen. Es handelt sich um einen Fahrradrahmen, der auf langen Strecken äußerst komfortabel ist.
PXG071S-D ist ein schneller, unterhaltsamer und vielseitiger Gravel-Fahrradrahmen. Dieser Rahmen ermöglicht den Einsatz von Reifen mit einer Breite von bis zu 53 mm, um das ohnehin schon komfortable Fahrverhalten des Fahrrads in unebenem Gelände zu verbessern. Ganz gleich, ob Sie durch tiefen Sand, rutschigen Schlamm, Felsen, Kies und Asphalt fahren, er verfügt über eine enorme Gelassenheit, um Herausforderungen zu meistern.
Die Standardoberfläche der von uns hergestellten Carbonrahmen ist UD-matt oder glänzend. Darüber hinaus sind individuelle Logo- und Farbanstriche zulässig. So können Sie diesen Gravel-Fahrradrahmen ganz nach Ihren Wünschen bekommen!
Was ist in Ihrem Paket? Es umfasst einen Rahmen, eine Sattelklemme, eine Gabel, eine Sattelstütze, einen Vorbau, einen Steuersatz, einen Satz Distanzstücke und ein Paar Steckachsen (vorne + hinten).
Das Carbon-Gravel-Rahmenset kostet ab 475 USD/Set.

PXG071S-D Gravel-Rahmen mit spezieller Rohrform

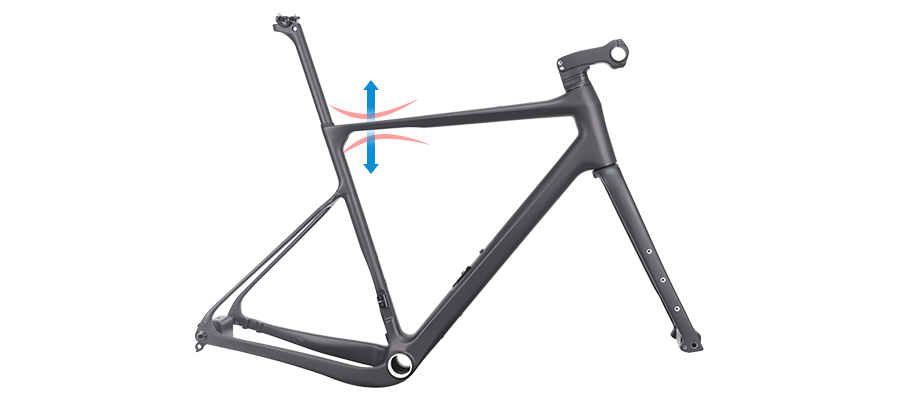

Spezielles Design zur Reduzierung von Vibrationen

Der PXG071S-D- Gravel-Carbonrahmen verfügt über eine um 25 mm versetzte Sattelstütze und bietet so mehr Komfort beim Langstreckenradfahren.
Das Oberrohr ist in der Nähe des Sitzrohrs abgeschnitten, was dazu beiträgt, Vibrationen zu reduzieren und für mehr Komfort zu sorgen.

Gravel-Carbonrahmen mit komfortabler Geometrie

Komfortable Geometrie

Dieser Gravel-Fahrradrahmen verfügt im Vergleich zu herkömmlichen Gravel-Rahmen über einen flacheren Steuerrohrwinkel (71–72°), einen längeren Reach, eine höhere Tretlagerhöhe und einen größeren Gabelwinkel. Sie alle bieten dem Fahrer ein komfortableres Fahrverhalten und behalten gleichzeitig die Kontrolle auch in unebenem Gelände.
Es wird Ihr guter Begleiter für Langstreckenabenteuer sein.

PXG071S-D Gravel-Rahmen mit Gepäckträger- und Schutzblechhalterungen

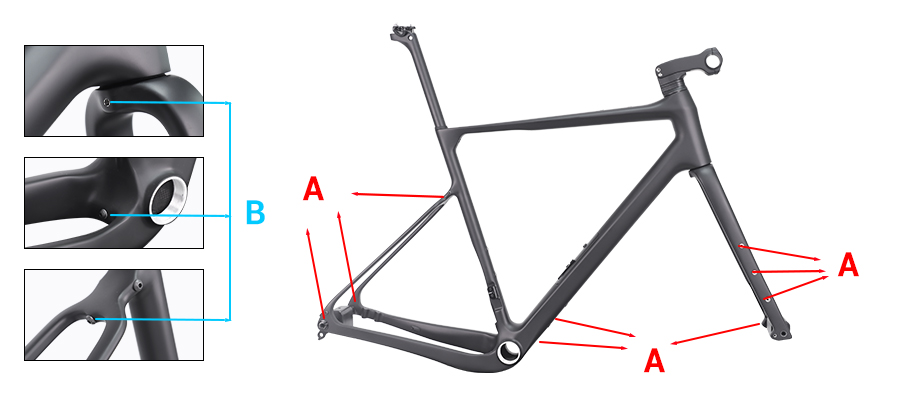

Intelligente Halterungen

Dieser Rahmen verfügt über ein Rackmount-Design. Aus Sicherheitsgründen ist die Gepäckträgerhalterung auf der Rückseite nur für Gepäck gedacht und nicht für kleine Kinder geeignet.

Schutzblech/Kotflügel ist eines der besten Zubehörteile, die Sie Ihrem Gravel-Bike-Rahmen hinzufügen können, um Ihnen vor staubigem Untergrund zu helfen.
A:  Zur Rackmontage

    Maximale Belastung hinten = 25 kg

    Maximale Belastung der Gabel (jede Seite) = 3 kg

B:  Für Kotflügelmontage


Optionen für Carbon-Gravelgabeln

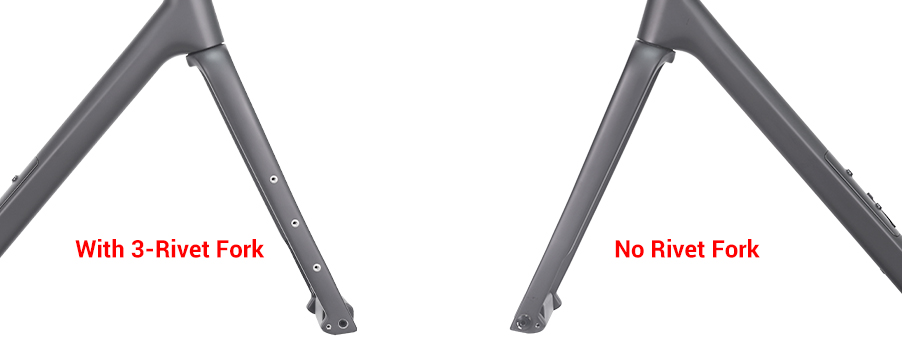

Fork-Optionen

Die standardmäßige Carbon-Gravel-Gabel ist mit 3 Nieten auf beiden Seiten des Gabelbeins ausgestattet. Da einige Fahrer nicht vorhaben, kleines Gepäck oder Flaschen auf dem Gabelbein zu verstauen (was das Handling beeinträchtigen würde), gibt es für diese Gravel-Gabel auch die andere Option: keine Löcher auf beiden Seiten. Wenn Sie Gabeln ohne solche Nietlöcher bevorzugen, teilen Sie uns dies bitte bei Ihrer Bestellung mit.

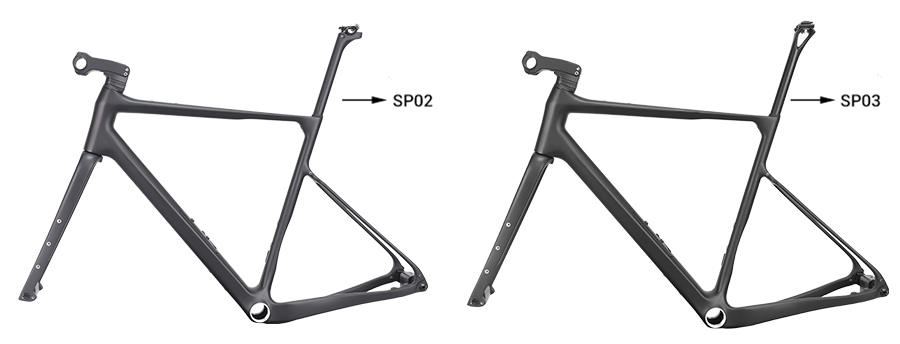

Sattelstütze für PXG071S-D Gravelrahmen

Sattelstützenoptionen

Der Gravel-Rahmen PXG071S-D wird standardmäßig mit der Sattelstütze SP02 (25 mm Versatz) geliefert. Bei einem Update auf SP03 (15 mm Versatz) beträgt der Aufpreis 10 US-Dollar. Bitte geben Sie bei Ihrer Bestellung an, dass Sie die Sattelstütze SP03 benötigen

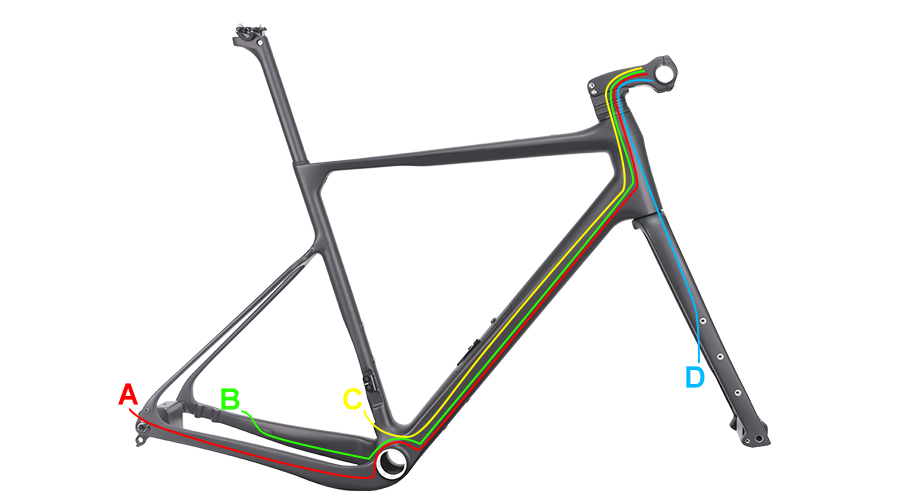

PXG071S-D Gravel-Rahmen mit vollständig verdeckter Kabelführung

Vollständig verstecktes Kabelführungsdesign

Es besteht kein Zweifel, dass die vollständige interne Kabelführung ziemlich hübsch aussieht. Der PXG071S-D-Gravel-Carbonrahmen verfügt über eine vollständig verdeckte Kabelführung (Kabel werden von der Unterseite des Vorbaus in den Rahmen eingeführt). Perfekte Kombination aus professioneller Geometrie und vollständig internem Kabelführungsdesign. Dieses Design sieht nach dem Zusammenbau des gesamten Fahrrads wirklich schön und sauber aus.

A Kabelführung des hinteren Umwerfers
B Kabelführung des vorderen Umwerfers
C Kabelführung der hinteren Scheibenbremse
D Kabelführung der vorderen Scheibenbremse

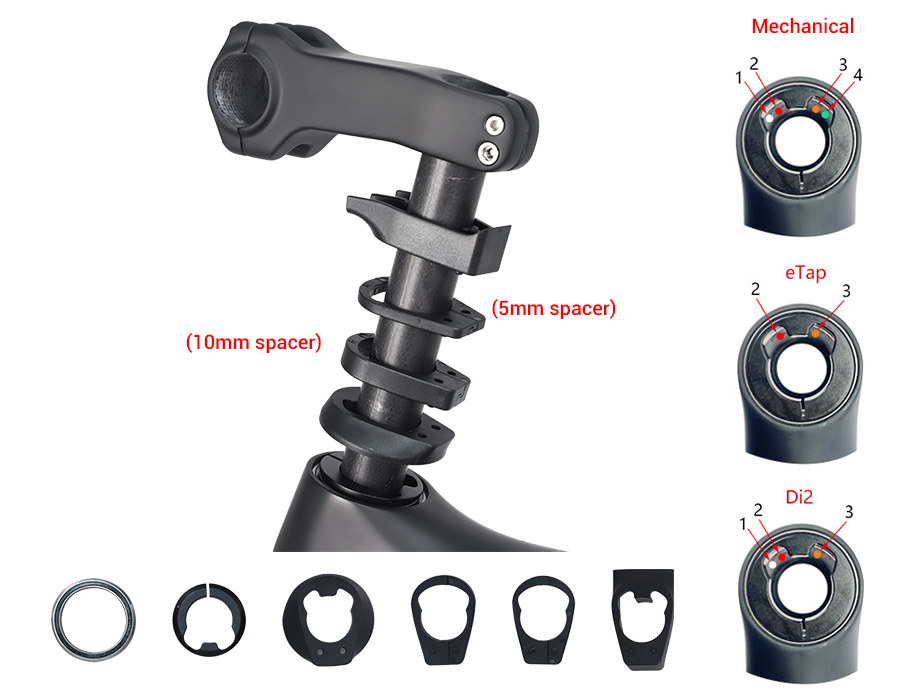

Kabelführung für kompatible Gruppen

Kabelführung für kompatible Gruppen

Mechanisch
1-Kabelführung des vorderen Umwerfers
2-Kabelführung der vorderen Scheibenbremse
3-Kabelführung der hinteren Scheibenbremse
4-Kabelführung des hinteren Umwerfers

Shimano Di2
1-Di2 Elektronische Kabelführung
2-Kabelführung der vorderen Scheibenbremse
3-Kabelführung der hinteren Scheibenbremse

SRAM eTap
1-Kabelführung für die vordere Scheibenbremse.
2-Kabelführung für die hintere Scheibenbremse



Hinweise zum 42T-Ritzel

Hinweise zum 42T-Ritzel

Wenn Sie eine Kassette installieren, die größer als 42 Zähne ist (z. B. 11–44 Zähne, 11–46 Zähne usw.), müssen Sie einen zusätzlichen Aufhänger installieren, wie im linken Bild gezeigt (2,3 cm x 4,5 cm). Wir bieten auch diesen Kleiderbügel an und teilen Sie uns dies bitte mit, wenn Sie diesen Kiesrahmen bestellen.

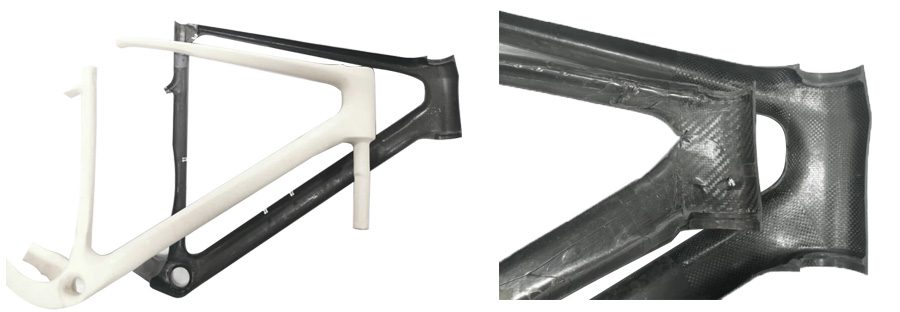

Latex-3D-Mandrel-Technologie auf Gravel-Carbon-Rahmen

Latex-3D-Mandrel-Technologie

Verwenden Sie die neueste einteilige Latex-3D-Dorn- und Formtechnologie.
Diese Technologie trägt dazu bei, die Orthodromie und Festigkeit der Kohlefaser zu optimieren und Falten im Inneren zu vermeiden (Falten sind ein Schlüsselfaktor, der Risse verursachen kann). Selbst bei Verwendung des gleichen Materials wird die Festigkeit um 30 % verbessert.
Um die gleiche Festigkeit zu erreichen, erfordert die herkömmliche Methode eine Dicke von 1 mm bis 1,2 mm, während diese neue Technologie nur eine Dicke von 0,5 mm bis 0,8 mm erfordert. Dadurch sind wir in der Lage, den Rahmen bei unveränderter Festigkeit um ca. 15 % leichter zu machen.
Das linke Bild zeigt einen Rahmen, der mit traditioneller Technologie und neuer 3D-Latex-Technologie hergestellt wurde. Bei der traditionellen Methode weist es viele Falten und Blasen im Inneren auf (Bild A). Für 3D-Latexdorn, der innen glatt ist, keine Falten oder Blasen (Bild B) .

Komplettes Fahrrad mit PXG071S-D Carbon-Gravel-Rahmen


Neben Carbon-Gravel-Rahmen bietet ProX auch verschiedene Optionen für Gravel-Fahrradräder an, die mit DT Swiss-Naben gebaut werden, sowie ProX-eigene Nabenformen.

Wenn Sie auch Bedarf haben, sehen Sie sich bitte weitere Details zu unseren  Gravel-Carbon-Laufrädern  auf einer anderen Seite an oder kontaktieren Sie uns für Vorschläge.

SPEZIFIKATION

ProX Gravel Bike Carbonrahmen, vollständig verstecktes Kabeldesign mit Vorbau

 Rahmen:  PXG071S-D Carbonrahmen für Gravelbike mit Vorbau
 Material:  Hochmodulige Toray T700-Kohlefaser
 Größe :  49/52/55/58 cm
 Gabel:  Passende Gravel-Carbongabel
 Stammgröße :  90/100/110/120 mm
 Steuerrohr :  Gerades 1 1/2'' Kopfrohr (oben 52 mm, unten 52 mm)
 Rahmengewicht (+/-50 g) :

49 cm: 990 g

52 cm: 1020 g

55 cm: 1050 g

58 cm: 1100 g

 Gabelgewicht (+/-15 g) :  450g
 Stielgewicht (+/-5 g) :
 140g
 Gewicht der Sattelstütze ( +/-10 g) :  190g
 Sattelstützendurchmesser : _  15 mm oder 25 mm Versatz, 27,2 mm Durchmesser (runde Form)

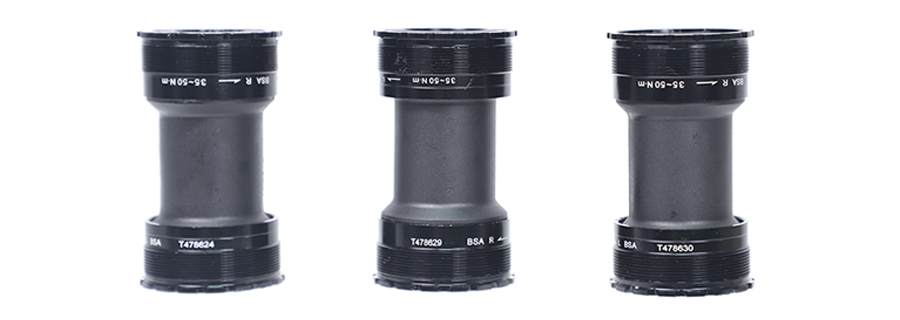

 Tretlager :  Presspassung BB86
 Maximaler Reifenabstand :  700*53C oder 650B*2,1'' oder 29er*1,95''
 Max. Kettenblatt :

 Bei Verwendung eines einzelnen Kettenblatts maximal 42 Zähne (entsprechende Kettenlinie = 49,7 mm ).

 Bei Verwendung eines Doppelkettenblatts maximal 54/42 Zähne (Kettenlinie = 43,5 mm), mindestens 46–30 Zähne (Kettenlinie = 47 mm).

 Bremsmontagetyp:  Shimano Flat Mount-Scheibenbremse (geeignete Länge der Bremssattelschraube: 38,2 mm)
 Ausfallen :  Vorne  12*100mm, Hinten 12*142mm Steckachse
 Gruppenset-kompatibel

 Mechanisch / elektronisch (Di2/eTap )

 Nicht kompatibel mit altem Schaltwerk ohne B-LINK, z. B. altem 105 5800

 Empfohlene  Gruppe :  Shimano Gravel-Gruppe GRX
 Teststandard :  ISO4210
 Garantie :  2 Jahre
TECHNOLOGIE

Geometrie

GRÖSSE 490 520 550 580 Geometrie des Kiesrahmens PXG071S-D
KÖRPERHÖHE (Referenz)
155 - 164 cm
165 - 173 cm
174 - 183 cm
184 - 194 cm

LÄNGE DES SATTELSTÜTZENEINSATZES 180mm 220mm 250mm 270mm
ERREICHEN 374,1 mm 377,5 mm 386 mm 397,1 mm
OBERROHRLÄNGE, HORIZONTAL 535 mm 550mm 575 mm 595 mm
STAPEL 542,6 mm 563,4 mm 598,6 mm 627,1 mm
RADSTAND 1008,9 mm 1014,5 mm 1029,6 mm 1049,8 mm
KETTENSTABENLÄNGE 430mm 430mm 430mm 430mm
VORNE MITTE 593,8 mm 599,4 mm 614,5 mm 634,5 mm
BB DROP 70mm 70mm 70mm 70mm
BB-HÖHE 285mm 285mm 285mm 285mm
SITZROHRWINKEL 73,5° 73° 72,5° 72,5°
STEUERROHRWINKEL 71° 71,5° 72° 72°
SITZROHRLÄNGE 490 mm 520mm 550mm 580mm
STEUERROHRLÄNGE 120mm 140mm 175mm 205mm
FAHRRAD-STANDHÖHE (700 °C * 53 °C) 776,4 mm 793,4 mm 833,4 mm 863,9 mm
FAHRRAD-STANDHÖHE (650B*2,1") 766,4 mm 783,4 mm 823,4 mm 853,9 mm
GABELRAKE/VERSATZ 50mm 50mm 50mm 50mm
GABELLÄNGE, VOLLSTÄNDIG 397 mm 397 mm 397 mm 397 mm
PFAD 69,3 mm 66,1 mm 62,7 mm 62,7 mm


Rahmen ISO4210-Test

Alle unsere Carbon-Fahrradrahmen werden nach der Norm ISO4210 getestet.
Die Tests umfassen Rahmen-Ermüdungstests (mit Tretkräften, horizontalen Kräften und vertikalen Kräften), Rahmen-/Gabelmontage-Aufpralltests (fallende Masse), Steifigkeitstests (für Steuerrohr, Hinterbau und Tretlager), Festigkeitstests (für Steuerrohr und ...). Hinterbau) usw. Es stellt die Funktion des Rahmens sicher und ist zudem langlebig.


Wie installiere ich ProX Carbon-Lenker richtig?

Carbon-Fahrradvorbau festziehenBefestigen Sie den Lenker am Carbon-Fahrradrahmen


Empfohlenes Drehmoment für anderes Zubehör am ProX Carbon-Rahmenset

Empfohlenes Drehmoment für FahrradzubehörEmpfohlenes Drehmoment für Fahrrad-Schaltauge
