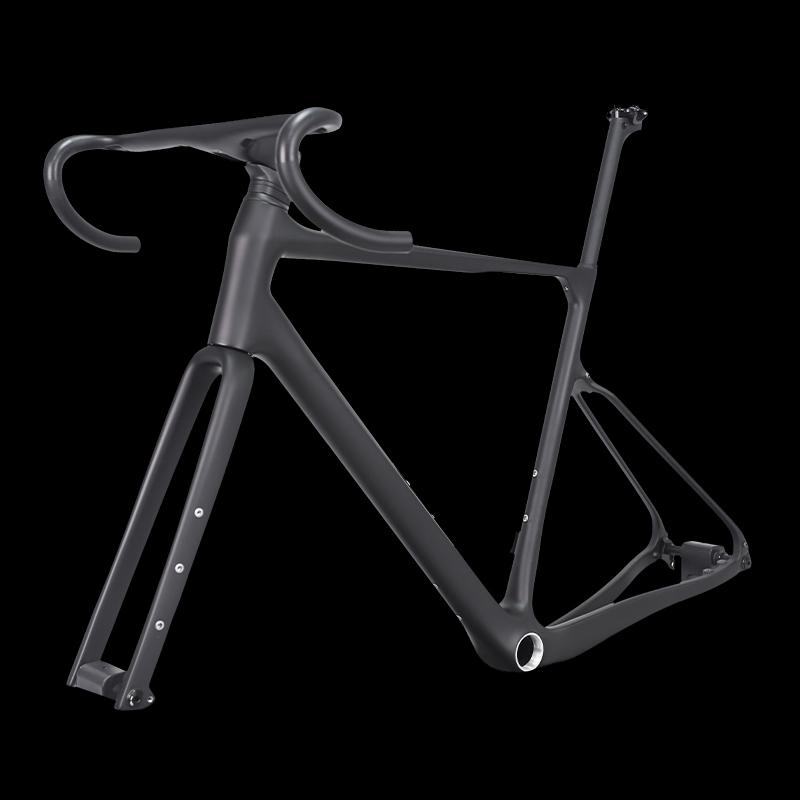

ProX Carbon-Gravel-Fahrradrahmen mit verstecktem Kabel und integriertem Lenker

• Maximaler Reifenabstand 700*53C oder 650B*2,1''

Vollständig verstecktes Kabel mit integriertem Lenker

Steckachse vorne 12*100/hinten 12*142

• Scheibenbremse (Flat Mount)

• Kompatibel mit mechanischen und elektronischen Gruppen

  • Art.-Nr.:

    PXG071-D
  • Zahlung:

    Paypal, Bank Transfer
  • Ursprung:

    China
  • Farbe:

    UD black(or Customized Decal/Painting)
BESCHREIBUNG

ProX Gravel Carbon-Rahmen,  vollständig verstecktes Kabeldesign mit integrierter Stange/Vorbau

Dieser Rahmen sieht gut aus und verfügt über alle erdenklichen Halterungen für Taschen, Schutzbleche und Wasserflaschen. Es handelt sich um einen Fahrradrahmen, der auf langen Strecken äußerst komfortabel ist.
PXG071-D ist ein schneller, unterhaltsamer und vielseitiger Carbon-Gravel-Fahrradrahmen. Dieser Rahmen ermöglicht den Einsatz von Reifen mit einer Breite von bis zu 53 mm, um das ohnehin schon komfortable Fahrverhalten des Fahrrads in unebenem Gelände zu verbessern. Ganz gleich, ob Sie durch tiefen Sand, rutschigen Schlamm, Felsen, Kies und Asphalt fahren, er verfügt über eine enorme Gelassenheit, um Herausforderungen zu meistern.
Die Standardoberfläche der von uns hergestellten Carbonrahmen ist UD-matt oder glänzend. Darüber hinaus sind individuelle Logo- und Farbanstriche zulässig. So können Sie diesen Gravel-Fahrradrahmen ganz nach Ihren Wünschen bekommen!
Was ist in Ihrem Paket? Es umfasst einen Rahmen, eine Sattelklemme, eine Gabel, eine Sattelstütze, einen integrierten Lenker, einen Steuersatz, einen Satz Distanzstücke und ein Paar Steckachsen (vorne + hinten).
Das Carbon-Gravel-Rahmenset kostet ab 499 USD/Set.

PXG071-D Carbon-Kiesrahmen mit speziellem Rohrformdesign

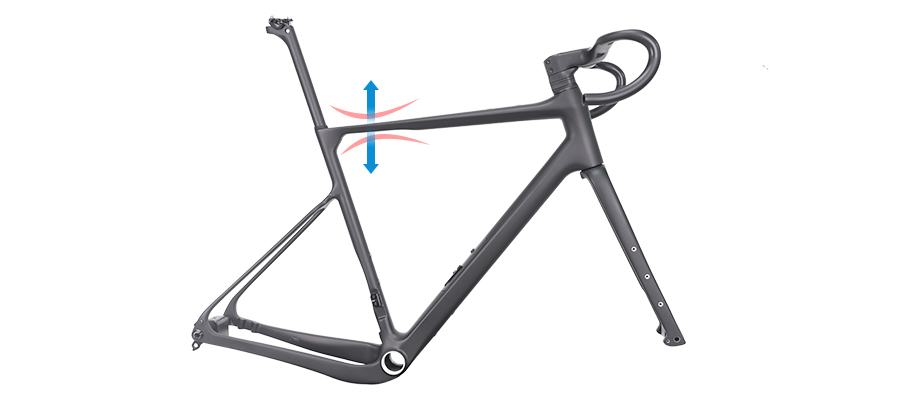

Spezielles Design zur Reduzierung von Vibrationen

Der Carbon-Gravel-Rahmen PXG071-D verfügt über eine um 25 mm versetzte Sattelstütze und bietet so mehr Komfort beim Langstreckenradfahren.
Das Oberrohr ist in der Nähe des Sitzrohrs abgeschnitten, was dazu beiträgt, Vibrationen zu reduzieren und für mehr Komfort zu sorgen.

PXG071-D Gravel-Rahmen mit komfortabler Geometrie

Komfortable Geometrie

Der Carbon-Gravel-Rahmen PXG071-D verfügt im Vergleich zu herkömmlichen Gravel-Rahmen über einen flacheren Steuerrohrwinkel (71–72°), einen längeren Reach, eine höhere Tretlagerhöhe und einen größeren Gabelwinkel. Sie alle bieten dem Fahrer ein komfortableres Fahrverhalten und behalten gleichzeitig die Kontrolle auch in unebenem Gelände.
Es wird Ihr guter Begleiter für Langstreckenabenteuer sein.

PXG071-D Gravel-Rahmen mit Gepäckträger- und Schutzblechhalterungen

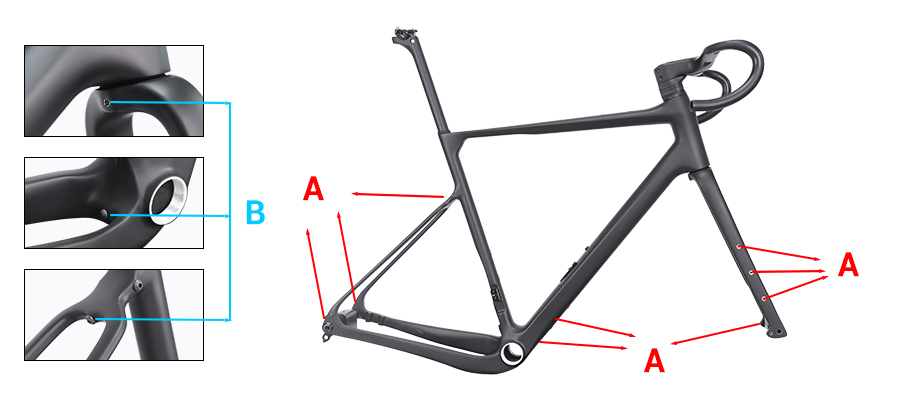

Intelligente Halterungen

Unsere Gravelbike-Carbonrahmen sind mit Gepäckträgermontage und Schutzblechmontage ausgestattet. Aus Sicherheitsgründen ist die Gepäckträgerhalterung auf der Rückseite nur für Gepäck gedacht und nicht für kleine Kinder geeignet.

Schutzblech/Kotflügel ist eines der besten Zubehörteile, die Sie Ihrem Gravel-Bike-Rahmen hinzufügen können, um Ihnen vor staubigem Untergrund zu helfen.
A:  Zur Rackmontage

    Maximale Belastung hinten = 25 kg

    Maximale Belastung der Gabel (jede Seite) = 3 kg

B:  Für Kotflügelmontage

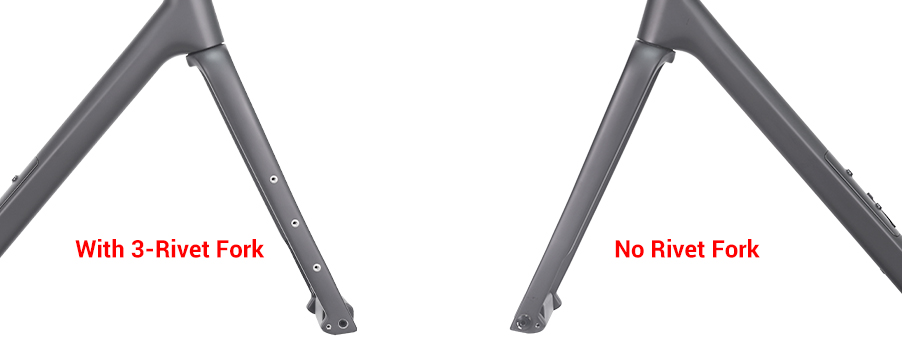

Gravel-Carbon-Gabeloptionen, mit oder ohne 3 Nieten

Fork-Optionen

Die standardmäßige Carbon-Gravel-Gabel verfügt über 3 Nieten auf beiden Seiten des Gabelbeins. Da einige Fahrer nicht vorhaben, kleines Gepäck oder Flaschen auf dem Gabelbein zu verstauen (was das Handling beeinträchtigen würde), gibt es für diese Gravel-Gabel auch die andere Option, nämlich kein Nietenloch auf beiden Seiten. Wenn Sie Gabeln ohne Nietlöcher bevorzugen, teilen Sie uns dies bitte bei der Bestellung mit.

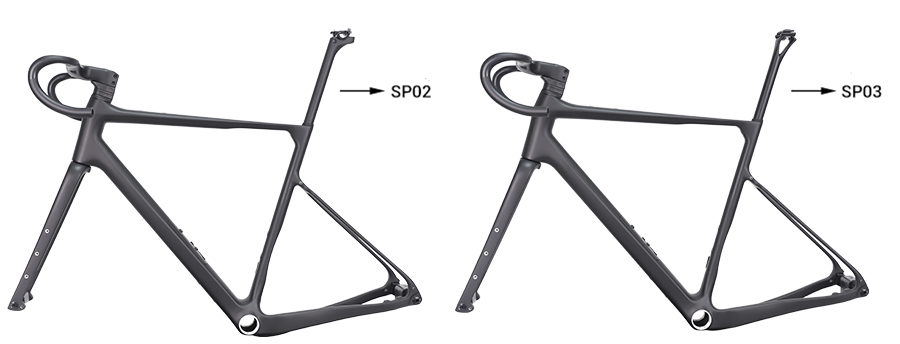

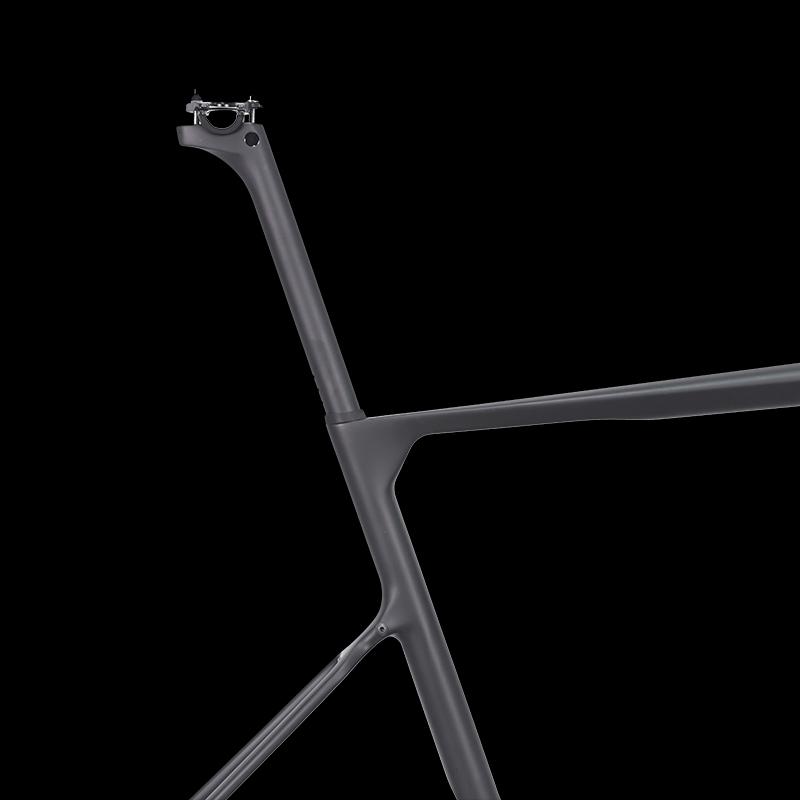

Sattelstützenoptionen

Sattelstützenoptionen

Der Gravel-Rahmen PXG071-D wird standardmäßig mit der Sattelstütze SP02 (25 mm Versatz) geliefert. Bei einem Update auf SP03 (15 mm Versatz) beträgt der Aufpreis 10 US-Dollar. Bitte geben Sie bei Ihrer Bestellung an, dass Sie die Sattelstütze SP03 benötigen.

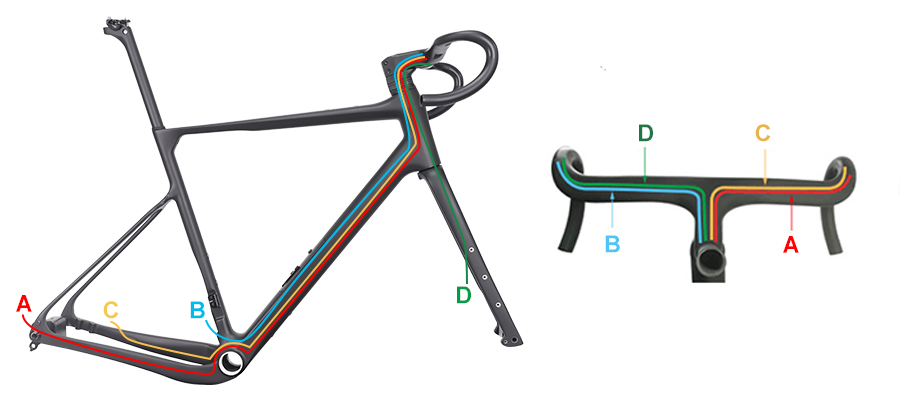

PXG071-D Gravel-Rahmen mit vollständig verstecktem Kabel und Lenker

Vollständig verstecktes Kabeldesign mit Lenker

Es besteht kein Zweifel, dass die vollständige interne Kabelführung ziemlich hübsch aussieht. Der PXG071-D-Gravel-Carbonrahmen verfügt über eine vollständig verdeckte Kabelführung (Kabel werden von der Unterseite des integrierten Lenkers in den Rahmen eingeführt). Perfekte Kombination aus professioneller Geometrie und vollständig internem Kabelführungsdesign. Dieses Design sieht nach dem Zusammenbau des gesamten Fahrrads wirklich schön und sauber aus.

A Kabelführung des hinteren Umwerfers
B Kabelführung des vorderen Umwerfers
C Kabelführung der hinteren Scheibenbremse
D Kabelführung der vorderen Scheibenbremse

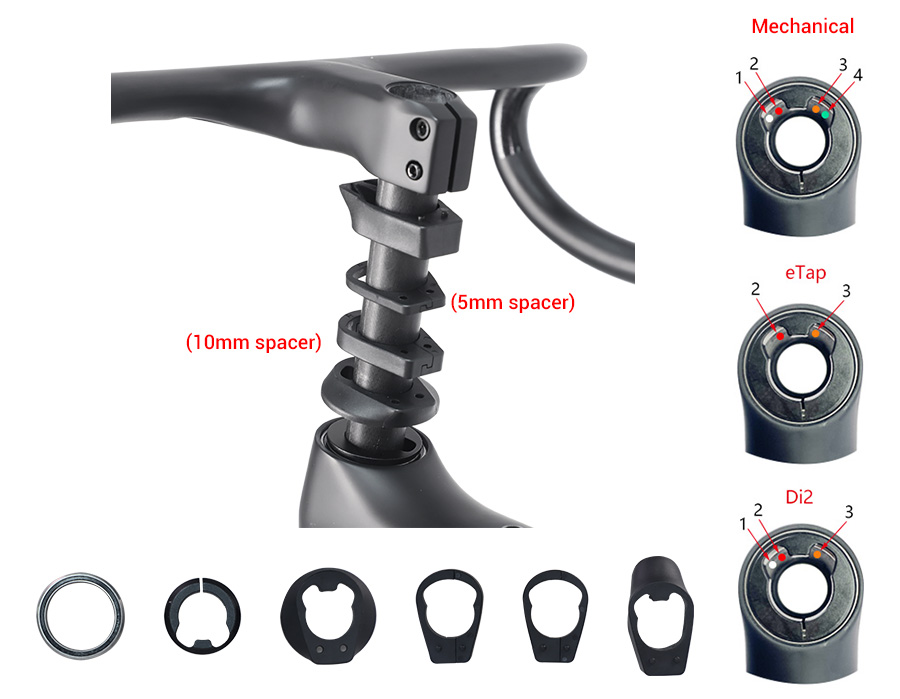

PXG071-D Abstandshalter und Kabelführung

Kabelführung für kompatible Gruppen

Mechanisch
1-Kabelführung des vorderen Umwerfers
2-Kabelführung der vorderen Scheibenbremse
3-Kabelführung der hinteren Scheibenbremse
4-Kabelführung des hinteren Umwerfers

Shimano Di2
1-Di2 Elektronische Kabelführung
2-Kabelführung der vorderen Scheibenbremse
3-Kabelführung der hinteren Scheibenbremse

SRAM eTap
1-Kabelführung für die vordere Scheibenbremse.
2-Kabelführung für die hintere Scheibenbremse



Hinweise zum 42T-Ritzel

Hinweise zum 42T-Ritzel

Wenn Sie eine Kassette installieren, die größer als 42 Zähne ist (z. B. 11–44 Zähne, 11–46 Zähne usw.), müssen Sie einen zusätzlichen Aufhänger installieren, wie im linken Bild gezeigt (2,3 cm x 4,5 cm). Wir bieten auch diesen Kleiderbügel an und teilen Sie uns dies bitte mit, wenn Sie diesen Kiesrahmen bestellen.

Latex-3D-Mandrel-Technologie auf Gravel-Carbon-Rahmen

Latex-3D-Mandrel-Technologie

Bei der Herstellung unserer Gravel-Carbonrahmen kommen neueste einteilige Latex-3D-Dorn- und Formtechnologie zum Einsatz.
Diese Technologie trägt dazu bei, die Orthodromie und Festigkeit der Kohlefaser zu optimieren und Falten im Inneren zu vermeiden (Falten sind ein Schlüsselfaktor, der Risse verursachen kann). Selbst bei Verwendung des gleichen Materials wird die Festigkeit um 30 % verbessert.
Um die gleiche Festigkeit zu erreichen, erfordert die herkömmliche Methode eine Dicke von 1 mm bis 1,2 mm, während diese neue Technologie nur eine Dicke von 0,5 mm bis 0,8 mm erfordert. Dadurch sind wir in der Lage, den Rahmen bei unveränderter Festigkeit um ca. 15 % leichter zu machen.

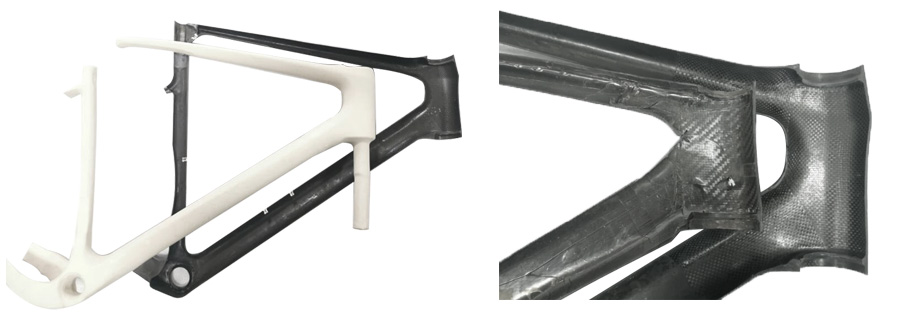

Das linke Bild zeigt einen Rahmen, der mit traditioneller Technologie und neuer 3D-Latex-Technologie hergestellt wurde. Bei der traditionellen Methode weist es viele Falten und Blasen im Inneren auf (Bild A). Für 3D-Latexdorn, der innen glatt ist, keine Falten oder Blasen (Bild B) .

Komplettes Fahrrad mit PXG071-D-Gravel-Fahrradrahmen


Neben Carbon-Gravel-Rahmen bietet ProX auch verschiedene Optionen für Gravel-Fahrradräder an, die mit DT Swiss-Naben gebaut werden, sowie ProX-eigene Nabenformen.

Wenn Sie auch Bedarf haben, sehen Sie sich bitte weitere Details auf einer anderen Seite unseres  Carbon-Gravel-Laufradsatzes  an oder kontaktieren Sie uns für Vorschläge.

SPEZIFIKATION

ProX Gravel Carbon-Rahmen, vollständig verstecktes Kabeldesign mit integriertem Lenker

 Rahmen:  PXG071-D Gravel-Bike-Carbonrahmen mit integrierter Stange/Vorbau
 Material:  Hochmodulige Toray T700-Kohlefaser
 Größe :  49/52/55/58 cm
 Gabel:  Passende Gravel-Carbongabel
 Lenkergröße  : _

Lenkerbreite:  400, 420, 440 mm (Mitte zu Mitte)

Stiellänge: 90, 100, 110, 120 mm

 Steuerrohr :  Gerades 1 1/2'' Kopfrohr (oben 52 mm, unten 52 mm)
 Rahmengewicht (+/-50 g) :

49 cm: 990 g

52 cm: 1020 g

55 cm: 1050 g

58 cm: 1100 g

 Gabelgewicht (+/-15 g) :  450g
 Lenkergewicht  (+/-10 g) :
 355g (Größe 420x120mm)
 Gewicht der Sattelstütze ( +/-10 g) :  190g
 Sattelstützendurchmesser : _  15 mm oder 25 mm Versatz, 27,2 mm Durchmesser (runde Form)

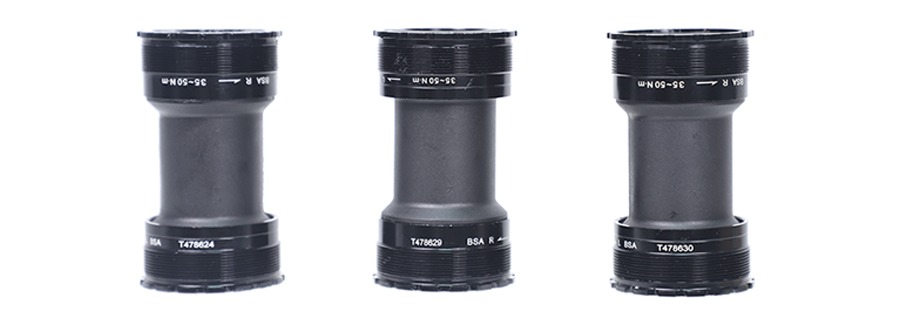

 Tretlager :  Presspassung BB86
 Maximaler Reifenabstand :  700*53C oder 650B*2,1'' oder 29er*1,95''
 Max. Kettenblatt :

Bei Verwendung eines einzelnen Kettenblatts maximal 42 Zähne (entsprechende Kettenlinie = 49,7 mm ).

Bei Verwendung eines Doppelkettenblatts maximal 54/42 Zähne (Kettenlinie = 43,5 mm), mindestens 46–30 Zähne (Kettenlinie = 47 mm).

 Bremsmontagetyp:  Shimano Flat Mount-Scheibenbremse (geeignete Länge der Bremssattelschraube: 38,2 mm)
 Ausfallen :  Vorne  12*100mm, Hinten 12*142mm Steckachse
 Gruppenset-kompatibel

Mechanisch / elektronisch (Di2/eTap )

Nicht kompatibel mit altem Schaltwerk ohne B-LINK, z. B. altem 105 5800

 Empfohlene  Gruppe :  Shimano Gravel-Gruppe GRX
 Teststandard :  ISO4210
 Garantie :  2 Jahre
TECHNOLOGIE

Geometrie

GRÖSSE 490 520 550 580 Geometrie des Gravel-Carbonrahmens PXG071-D
KÖRPERHÖHE (Referenz)
155 - 164 cm
165 - 173 cm
174 - 183 cm
184 - 194 cm

LÄNGE DES SATTELSTÜTZENEINSATZES 180mm 220mm 250mm 270mm
ERREICHEN 374,1 mm 377,5 mm 386 mm 397,1 mm
OBERROHRLÄNGE, HORIZONTAL 535 mm 550mm 575 mm 595 mm
STAPEL 542,6 mm 563,4 mm 598,6 mm 627,1 mm
RADSTAND 1008,9 mm 1014,5 mm 1029,6 mm 1049,8 mm
KETTENSTABENLÄNGE 430mm 430mm 430mm 430mm
VORNE MITTE 593,8 mm 599,4 mm 614,5 mm 634,5 mm
BB DROP 70mm 70mm 70mm 70mm
BB-HÖHE 285mm 285mm 285mm 285mm
SITZROHRWINKEL 73,5° 73° 72,5° 72,5°
STEUERROHRWINKEL 71° 71,5° 72° 72°
SITZROHRLÄNGE 490 mm 520mm 550mm 580mm
STEUERROHRLÄNGE 120mm 140mm 175mm 205mm
FAHRRAD-STANDHÖHE (700 °C * 53 °C) 776,4 mm 793,4 mm 833,4 mm 863,9 mm
FAHRRAD-STANDHÖHE (650B*2,1") 766,4 mm 783,4 mm 823,4 mm 853,9 mm
GABELRAKE/VERSATZ 50mm 50mm 50mm 50mm
GABELLÄNGE, VOLLSTÄNDIG 397 mm 397 mm 397 mm 397 mm
PFAD 69,3 mm 66,1 mm 62,7 mm 62,7 mm

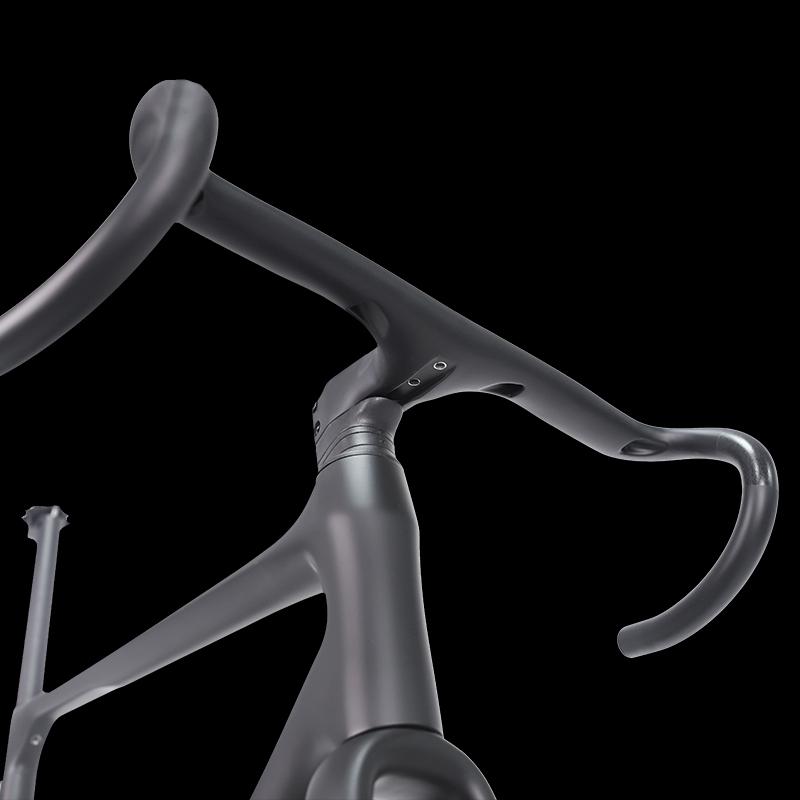

Um das Fahrerlebnis für dieses Gravel-Rahmenset zu optimieren, haben wir einen Lenker speziell für Gravel-Rahmen entwickelt.

Der Lenker ist mit einer 12-Grad-Bördelung versehen, was den Fahrern mehr Komfort beim Umgang mit dem Fahrrad auf einer langen Abenteuerreise bietet.

Carbonlenker für Gravelbike


Rahmen ISO4210-Test

Alle unsere Carbon-Fahrradrahmen werden nach der Norm ISO4210 getestet.
Die Tests umfassen Rahmen-Ermüdungstests (mit Tretkräften, horizontalen Kräften und vertikalen Kräften), Rahmen-/Gabelmontage-Aufpralltests (fallende Masse), Steifigkeitstests (für Steuerrohr, Hinterbau und Tretlager), Festigkeitstests (für Steuerrohr und Hinterrad). Dreieck) usw. Es gewährleistet die Funktion des Rahmens und ist zudem langlebig.


Wie installiere ich ProX Carbon-Lenker richtig?

Carbon-Fahrradvorbau festziehenBefestigen Sie den Lenker am Carbon-Fahrradrahmen


Empfohlenes Drehmoment für anderes Zubehör am ProX Carbon-Rahmenset

Empfohlenes Drehmoment für FahrradzubehörEmpfohlenes Drehmoment für Fahrrad-Schaltauge
