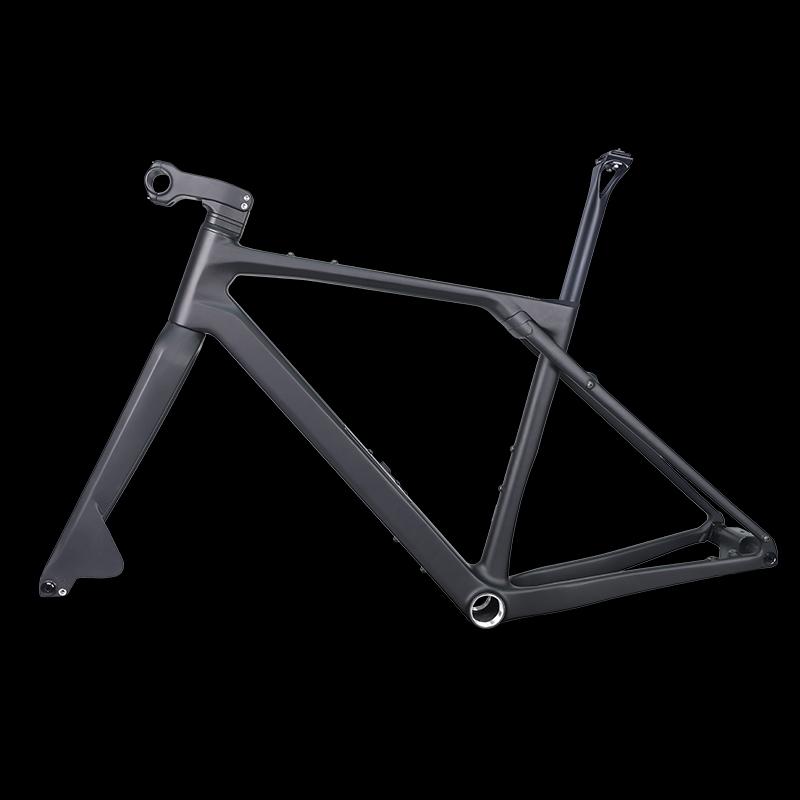

ProX Carbon-Gravel-Fahrradrahmen mit Micro-Suspension-System und Vorbau

• Mit Mikrofederungssystem

•  Vollständig verstecktes Kabel mit Vorbau

• UDH-Heckaufhängung

Maximaler Reifenabstand 700C*47C oder 650B*1,95''

Vorne 12*100 mm/Hinten 12*142 mm Steckachse

Flache Montagescheibe, 140 mm oder 160 mm

  • Art.-Nr.:

    PXG073S-D
  • Zahlung:

    Paypal, Bank Transfer
  • Ursprung:

    China
  • Farbe:

    UD black(or Customized Decal/Painting)
BESCHREIBUNG

ProX Gravel Carbon Fahrradrahmen  mit Micro Suspension System und Vorbau

Gravel-Bikes erfreuen sich in den letzten Jahren aufgrund ihrer Vielseitigkeit und Fähigkeit, mit unterschiedlichem Gelände zurechtzukommen, zunehmender Beliebtheit. Der neueste Gravel-Bike-Rahmen bietet höchsten Komfort auf langen Strecken. Dieser Rahmen ermöglicht den Einsatz von Reifen mit einer Breite von bis zu 47 mm, um das ohnehin schon komfortable Fahrverhalten des Fahrrads in unebenem Gelände zu verbessern. Egal, ob Sie durch tiefen Sand, rutschigen Schlamm, Felsen, Kies und Asphalt fahren, er verfügt über eine enorme Gelassenheit, um Herausforderungen zu meistern. Eines der Hauptmerkmale dieses Rahmens ist das Micro-Suspension-System, jedoch ohne Hinterradstoßdämpfer. Sobald Sie das Fahrrad zusammengebaut und damit gefahren haben, werden Sie den wunderbaren Unterschied zum gewöhnlichen Hardtail-MTB-Rahmen spüren.
Die Standardoberfläche der von uns hergestellten Carbonrahmen ist UD-matt oder glänzend. Darüber hinaus sind individuelle Logo- und Farbanstriche zulässig. So können Sie diesen Gravel-Fahrradrahmen so bekommen, wie Sie möchten!
Was ist in Ihrem Paket? Es umfasst einen Rahmen, eine Sattelklemme, eine Gabel, eine Sattelstütze, einen Vorbau, einen Steuersatz, einen Satz Abstandshalter, ein Paar Steckachsen (vorne + hinten) und eine Aufbewahrungstasche
Das Carbon-Gravel-Rahmenset kostet ab 550 USD/Set.

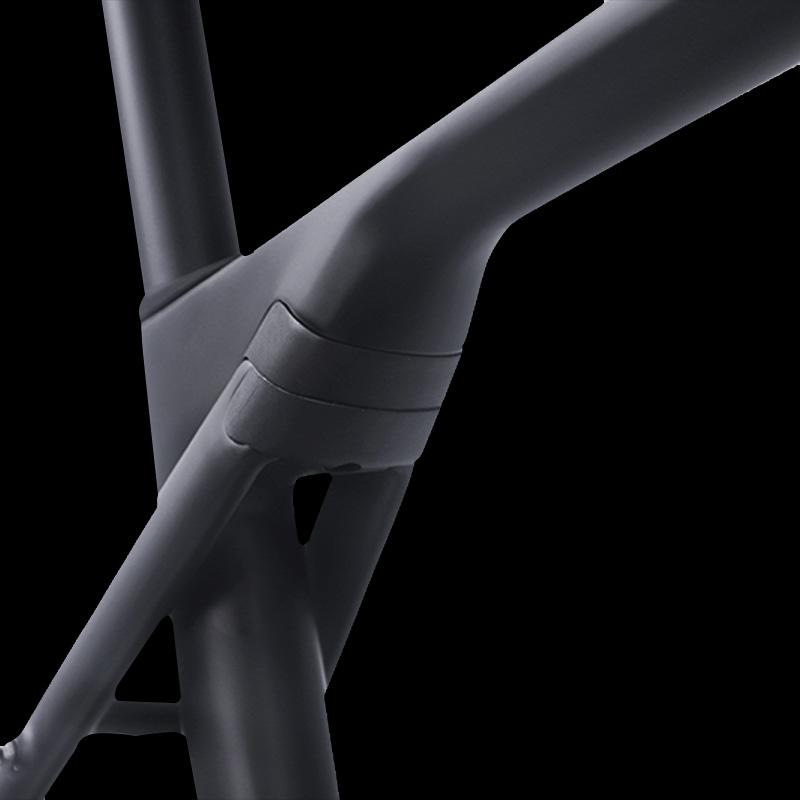

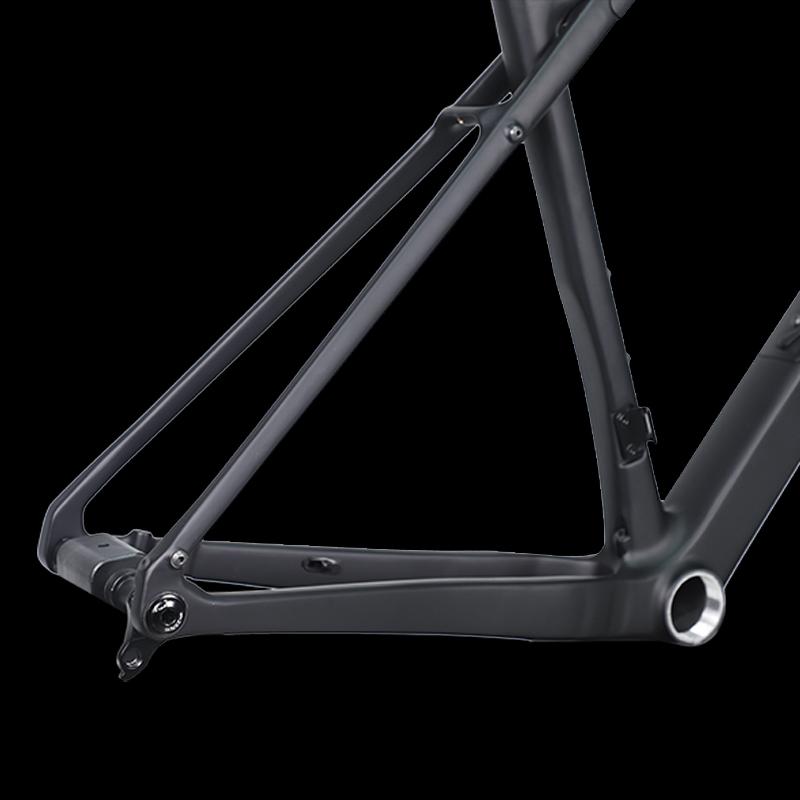

Mikrofederungssystem im ProX Gravel Frame

Mikrosuspensionssystem

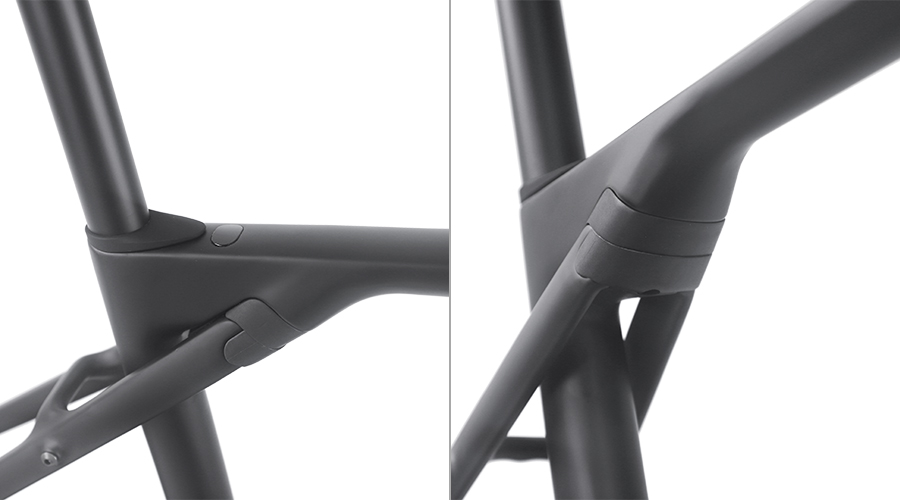

Progressive Sitzstreben- und Kettenstrebenrohrform, Elastomereinsatz und kleine Verbindung im Inneren bilden das Micro Suspension System des ProX Carbon-Gravel-Fahrradrahmens PXG073S-D. Die hintere Sitzstrebe und die Kettenstrebe verfügen über ein spezielles Carbon-Layup-Design, das wie eine Blattfeder wirkt, mit Flexzonen, die die Bewegung der hinteren Streben ermöglichen. Elastomereinsätze helfen dabei, die vom Hinterrad ausgehenden Stöße zu absorbieren. Die kleinen Gestänge im Inneren sind mit Lagern versehen, die eine freie Bewegung der Hinterbaustreben ermöglichen. Das gesamte System arbeitet zusammen, um besseren Komfort und konforme Leistung im Gelände zu bieten.

Material Elastomer: Gummi
Härte: (Shore A) 30°

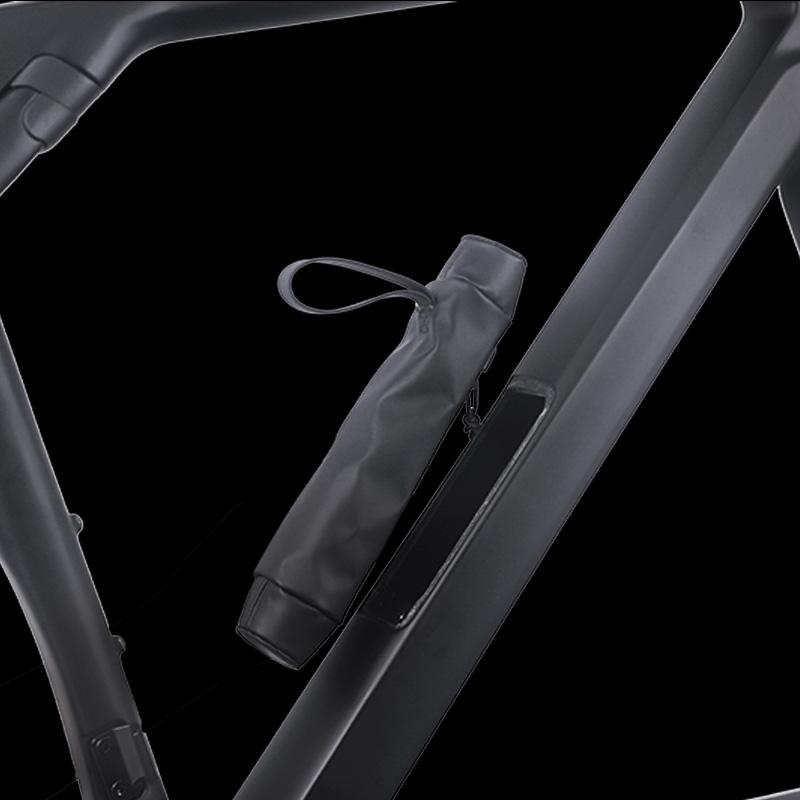

Stauraum im Unterrohr mit Tasche

Lagerraum

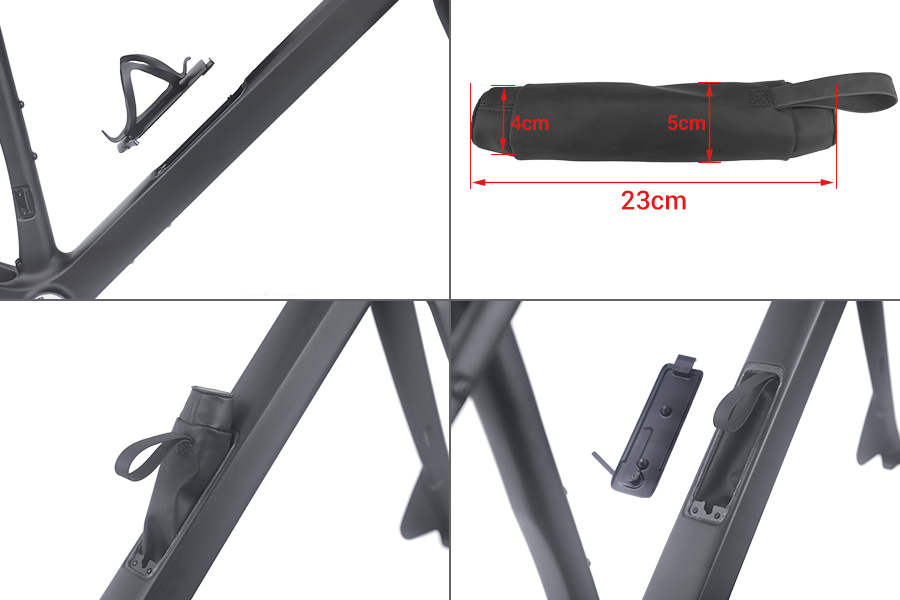

Ein Stauraum im Unterrohr eines Fahrrads bietet eine praktische und integrierte Lösung für den Transport wichtiger Gegenstände.
Erhöhte Lagerkapazität:  Ermöglicht dem Fahrer den Transport wichtiger kleiner Gegenstände wie Werkzeuge, Snacks oder kleiner persönlicher Gegenstände ohne zusätzliche Taschen. Es verhindert auch, dass sie verloren gehen oder beschädigt werden.
Verbesserte Gewichtsverteilung:  Das Gewicht wird tiefer und zentraler auf dem Fahrrad verteilt, was zu einem ausgewogenen und stabilen Fahrverhalten beiträgt.
Saubere Ästhetik:  bleibt schlank und aufgeräumt. Es beseitigt mögliche Hindernisse, die den Beinen des Fahrers beim Treten im Wege stehen.
Optimierte Aerodynamik:  Reduziert den Windwiderstand und verbessert die Effizienz, insbesondere bei hohen Fahrgeschwindigkeiten. Eine  abgebildete kleine Tasche wird mit Rahmen für  Stauraum im Unterrohr geliefert.

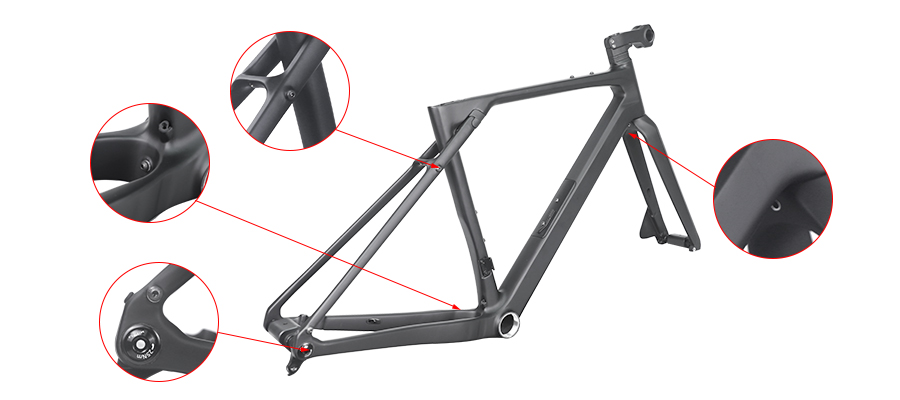

Schutzblechhalterungen für Gravel-Fahrradrahmen

Intelligente Halterungen

Der ProX Carbon Gravelbike-Carbonrahmen wird mit mehreren Montagehalterungen geliefert, darunter Schutzblechhalterungen und Flaschenhalterhalterungen. Dies ermöglicht zusätzliches Zubehör wie Kotflügel zum Schutz vor Nässe und Flaschenhalter für längere Fahrten. Die Positionen der Kotflügel-/Kotflügelhalterungen sind wie links dargestellt. Die Rackmontage auf der Rückseite ist aufgrund des begrenzten Platzes am Rahmen nicht möglich.

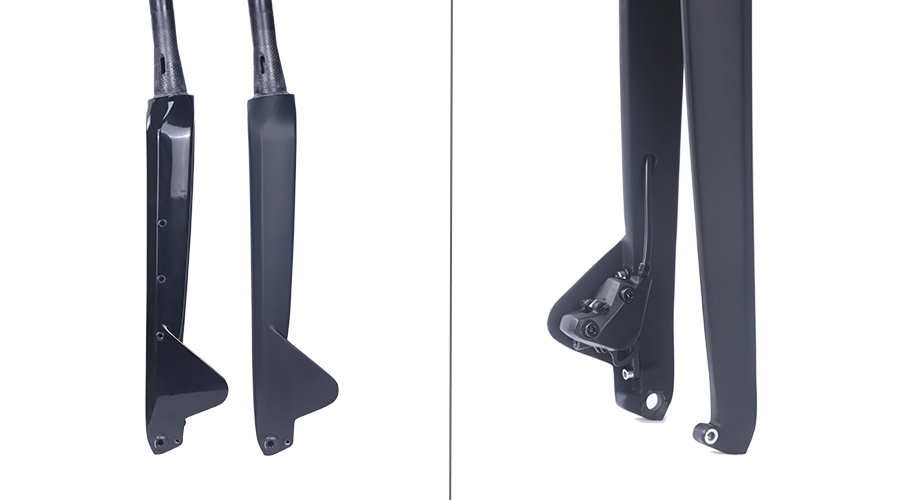

Gravel-Carbon-Gabeloptionen, mit oder ohne Befestigungslöcher

Fork-Optionen

Die standardmäßige Carbon-Gravel-Gabel für den LCG073S-D-Gravel-Rahmen verfügt auf beiden Seiten des Gabelbeins über keine Nietenlöcher. Da einige Fahrer möglicherweise vorhaben, kleines Gepäck oder Flaschen auf dem Gabelbein zu verstauen (was sich auf das Handling auswirken würde), gibt es für diese Gravel-Gabel auch die andere Option, nämlich mit 3-Nieten-Loch auf jeder Seite. Wenn Sie Gabeln mit 3-Nietlöchern bevorzugen, teilen Sie uns dies bitte bei der Bestellung mit.



Kompatibilität mit Sattelstützen

Sattelstützenoptionen

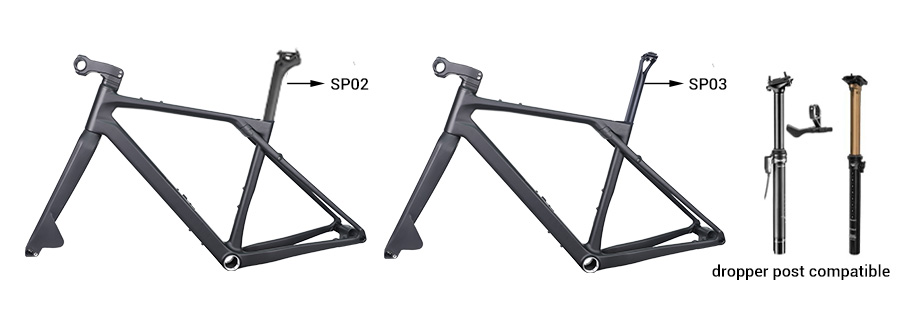

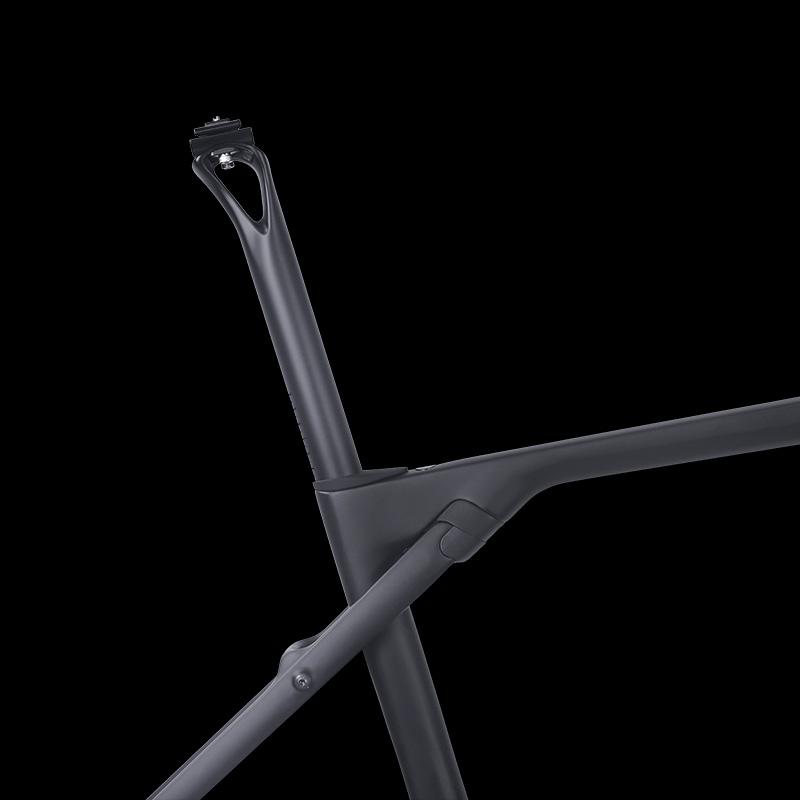

Der Gravel-Rahmen PXG073S-D wird standardmäßig mit der Sattelstütze  SP03 (0 mm Versatz) geliefert. Wenn Sie die Sattelstütze  SP02 (25 mm Versatz) bevorzugen, geben Sie bitte bei Ihrer Bestellung an, dass Sie die Sattelstütze SP02 benötigen. Darüber hinaus ist dieser Rahmen auch für Dropper-Posts kompatibel.



ProX-Gravelrahmen mit Drop-Lenker

Kiesrahmen mit Drop-Bar

Obwohl der Vorbau speziell auf den LCG073S-D-Gravel-Rahmen abgestimmt ist, um eine vollständig verdeckte Kabelführung zu ermöglichen, können Sie passend zum Vorbau verschiedene separate Drop-Bars wählen.

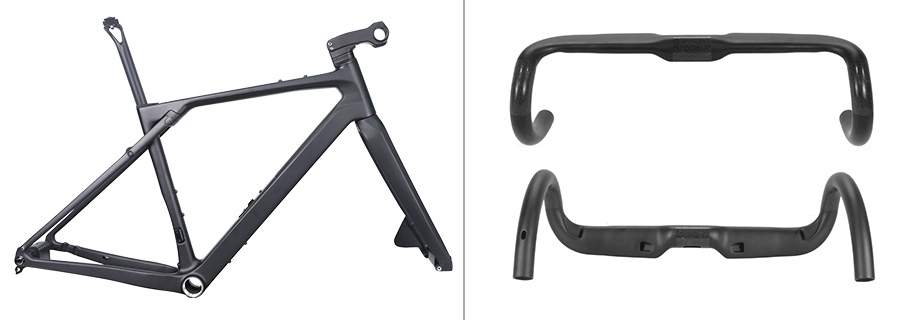

Unser  HBR05-  Lenker ist eine gute Drop-Bar-Option für dieses Gravel-Bike, das mit einer aerodynamischen Form entworfen wurde, um den Windwiderstand zu reduzieren und die Gesamtaerodynamik von Fahrrad und Fahrer zu verbessern.



ProX-Gravelrahmen mit XC14-Flachstange

Kiesrahmen mit flacher Stange

Einige Radfahrer bevorzugen vielleicht wegen der aerodynamischen Vorteile Drop-Lenker, während andere MTB-Lenker bevorzugen, weil sie auf langen Fahrten oder auf befestigten Abschnitten mehrere Handpositionen bieten. Der XC14 MTB-Lenker ist die zweite Option für dieses Gravel-Rahmenset.

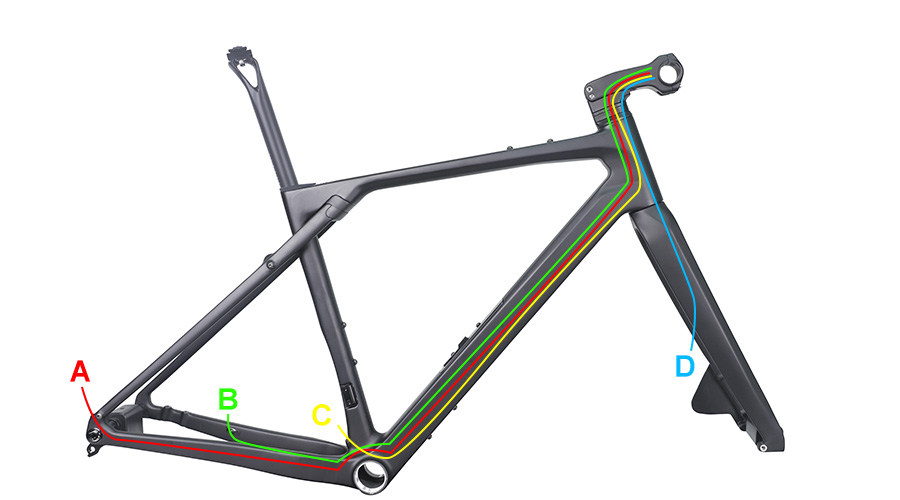

PXG073S-D Kiesrahmen mit verdeckter Kabelführung

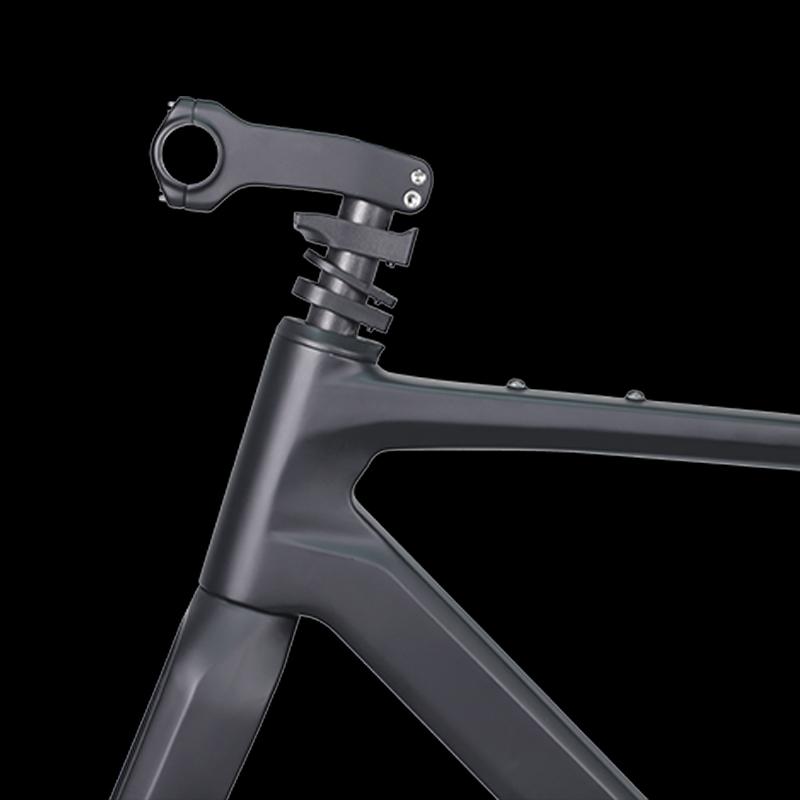

Vollständig verstecktes Kabeldesign mit Vorbau

Es besteht kein Zweifel, dass die vollständige interne Kabelführung ziemlich hübsch aussieht. Der PXG073S-D-Gravel-Carbonrahmen verfügt über eine vollständig verdeckte Kabelführung (Kabel werden unter dem integrierten Vorbau in den Rahmen eingeführt). Perfekte Kombination aus professioneller Geometrie und vollständig internem Kabelführungsdesign. Dieses Design sieht nach dem Zusammenbau des gesamten Fahrrads wirklich schön und sauber aus.

A Kabelführung des Schaltwerks.
B Kabelführung der hinteren Scheibenbremse

C Kabelführung des Umwerfers

D Kabelführung der vorderen Scheibenbremse



UDH-Hanger-Fahrrad-Gravel-Rahmen

UDH-Aufhänger

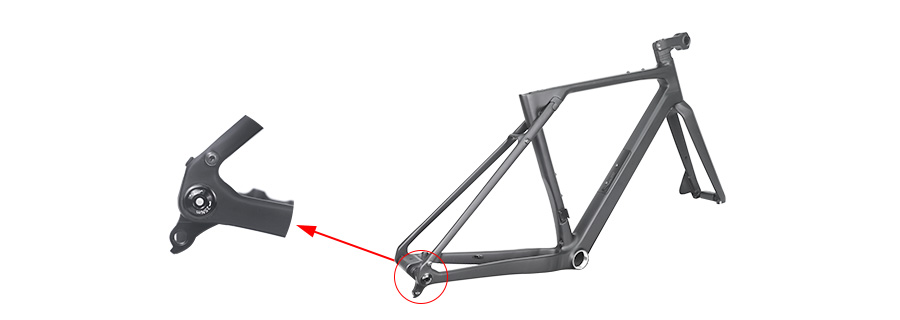

Der UDH (Universal Derailleur Hanger) schafft ein einzelnes Kleiderbügeldesign, das grundsätzlich an jedem Fahrrad und jedem Umwerfer funktioniert. Es sorgt außerdem für eine perfekte Ausrichtung während der Installation, sodass das Einrichten und Schalten der Gänge einfacher und präziser erfolgen sollte. Wenn die Kette außerdem blockiert, schwenkt die Aufhängung nach hinten und schützt so den Mech vor Beschädigungen. Wenn Sie außerdem einmal Ersatz benötigen, können Sie diesen leicht beschaffen, da er serienmäßig ist.



In der Produktion eingesetzte Latex-3D-Mandrel-Technologie

Latex-3D-Mandrel-Technologie

Bei der Herstellung unserer Gravel-Carbonrahmen kommen neueste einteilige Latex-3D-Dorn- und Formtechnologie zum Einsatz.
Diese Technologie trägt dazu bei, die Orthodromie und Festigkeit der Kohlefaser zu optimieren und Falten im Inneren zu vermeiden (Falten sind ein Schlüsselfaktor, der Risse verursachen kann). Selbst bei Verwendung des gleichen Materials wird die Festigkeit um 30 % verbessert.
Um die gleiche Festigkeit zu erreichen, erfordert die herkömmliche Methode eine Dicke von 1 mm bis 1,2 mm, während diese neue Technologie nur eine Dicke von 0,5 mm bis 0,8 mm erfordert. Dadurch sind wir in der Lage, den Rahmen bei unveränderter Festigkeit um ca. 15 % leichter zu machen.
Der 3D-Latexdorn ist innen glatt und weist keine Falten oder Blasen auf, wie auf den linken Bildern gezeigt.


Zusätzlich zu Carbon-Gravel -Rahmen bietet ProX auch verschiedene Optionen für Gravel-Fahrradräder an, die mit DT Swiss-Naben gebaut werden, sowie ProX-eigene Nabenformen.

Wenn Sie es auch benötigen, sehen Sie sich bitte weitere Details auf einer anderen Seite unseres  Gravel-Carbon-Laufradsatzes  an oder kontaktieren Sie uns für Vorschläge.

ProX Gravel-Carbon-LaufradsatzKomplettes Fahrrad mit PXG073S-D-Gravel-Carbonrahmen

SPEZIFIKATION

ProX Gravel Bike Carbonrahmen mit Mikrofederungssystem und Vorbau

 Rahmen:  PXG073S-D Gravel-Bike-Carbonrahmen mit Mikrofederungssystem
 Material:  Hochmodulige Toray T700+T800 Kohlefaser
 Größe :  S'', M'', L''
 Gabel:  ProX-spezifische Gravel-Carbongabel
 Stiellänge :

90, 100, 110, 120 mm

 Steuerrohr :  Gerades 1 1/2'' Kopfrohr (oben 52 mm, unten 52 mm)
 Rahmengewicht (+/-50 g) :

1380 g/Klein
1410 g/Mittel
1440 g/Groß

 Gabelgewicht (+/-15 g) :  495 g
 Sattelstützendurchmesser :

31,6 x 400 mm.

Option 1: SP03 (0 Offset, 207+/-10g).

Option 2: SP02 (25 mm Versatz, 193 +/- 10 g)

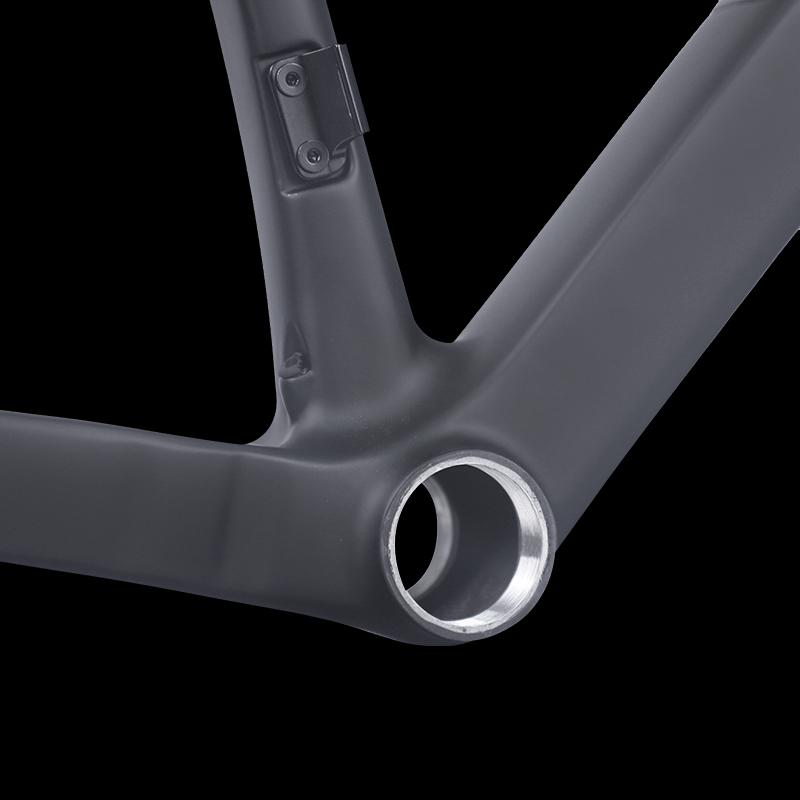

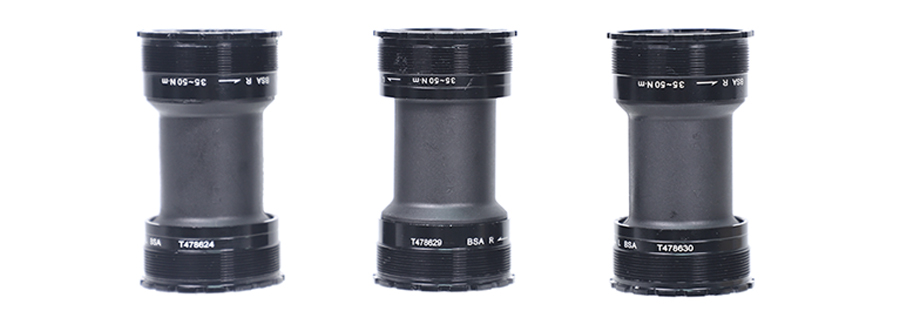

 Tretlager :  Presspassung BB86
 Maximaler Reifenabstand :  700C*47C oder 650B*1,95''
 Max. Kettenblatt :

Bei Verwendung eines einzelnen Kettenblatts maximal 40 Zähne für SRAM und 42 Zähne für das Shimano-System.
Bei Verwendung eines doppelten Kettenblatts maximal 46/33 Zähne für Sram Force und 48/31 Zähne für Shimano RX820-2

 Bremsmontagetyp:

 Flache Montage 140 mm oder 160 mm für vorne und hinten

 Erforderlicher Adapter, wenn  160 mm auf der Rückseite

 Länge der Bremssattelschraube: 38,2 mm

 Ausfallen :  Vorne  12*100mm, Hinten 12*142mm Steckachse
 Gruppenset-kompatibel

Mechanisch / elektronisch (Di2/eTap )

 Aufhänger :  UDH
 Teststandard :  ISO4210
 Garantie :  2 Jahre
TECHNOLOGIE

Geometrie

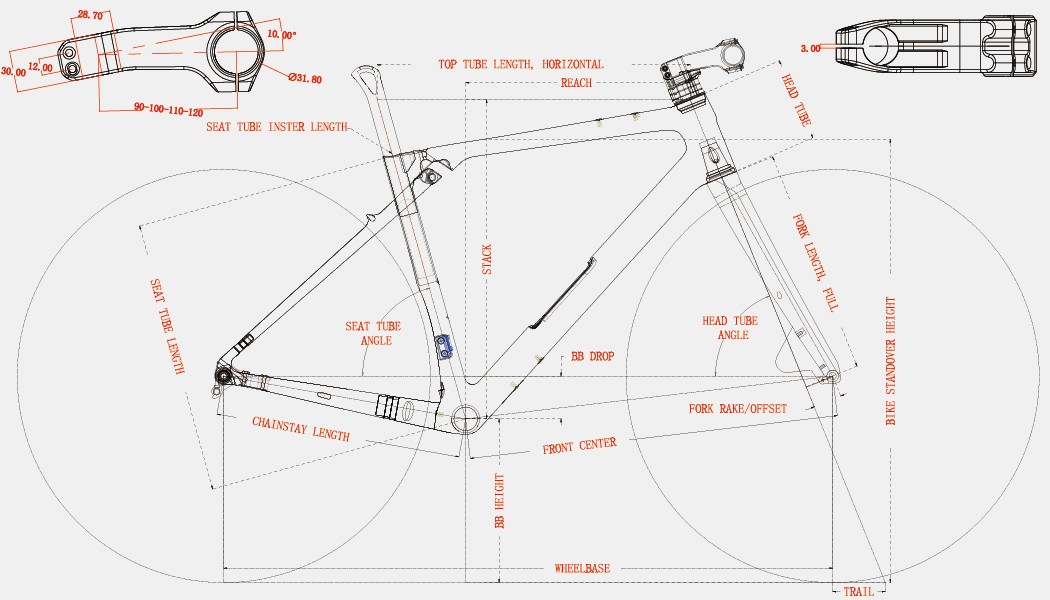

GRÖSSE S'' M'' L'' PXG073S-D Gravel-Rahmengeometrie
KÖRPERHÖHE (Referenz)  155 - 164 cm 165 - 173 cm 174 - 183 cm
Anmerkungen zur KÖRPERHÖHE Nur als Referenz, kann aufgrund unterschiedlicher Körperproportionen variieren.
LÄNGE DES SATTELSTÜTZENEINSATZES 190mm 220mm 230mm
ERREICHEN 374,8 mm 393 mm 408,6 mm
OBERROHRLÄNGE, HORIZONTAL 530 mm 548 mm 576 mm
STAPEL 541,2 mm 558,8 mm 583,8 mm
RADSTAND 1040,5 mm 1065,8 mm 1091,5 mm
KETTENSTABENLÄNGE 430mm 430mm 430mm
VORNE MITTE 621,6 mm 646,7 mm 672,3 mm
BB DROP 75mm 75mm 75mm
BB-HÖHE 286mm 286mm 286mm
SITZROHRWINKEL 74° 74,5° 74°
STEUERROHRWINKEL 68° 68° 68°
SITZROHRLÄNGE 447 mm 477 mm 507mm
STEUERROHRLÄNGE 127 mm 147 mm 173 mm
FAHRRAD-STANDHÖHE (700 °C * 47 °C) 742,8 mm 776 mm 798,6 mm
GABELRAKE/VERSATZ 50mm 50mm 50mm
GABELLÄNGE, VOLLSTÄNDIG 396 mm 396 mm 396 mm
PFAD 92mm 92mm 92mm


Rahmen ISO4210-Test

Alle unsere Carbon-Fahrradrahmen werden nach der Norm ISO4210 getestet.
Zu den Tests gehören Rahmen-Ermüdungstests (mit Tretkräften, horizontalen Kräften und vertikalen Kräften), Rahmen-/Gabelmontage-Aufpralltests (fallende Masse) usw. Sie stellen die Funktion des Rahmens sicher und sorgen auch für eine lange Lebensdauer.


ProX Micro Suepension Gravel Carbon Rahmenteilebaugruppe


ProX Gravel Frame Hinterbau-Druck und elastische Verformung

Carbon-Fahrradvorbau festziehenBefestigen Sie den Lenker am Carbon-Fahrradrahmen


Empfohlenes Drehmoment für anderes Zubehör am ProX Carbon-Rahmenset


Empfohlenes Drehmoment für FahrradzubehörEmpfohlenes Drehmoment für Fahrrad-Schaltauge
