Prox Full Suspension E-Bike-Rahmen Bafang M820 E-Mountain Bike Carbon Frame

● ¢ Fit Bafang M820 mittelschwerem Motor

● ¢ Fit Bafang BT F014 (410WH) Batterie

● ¢ 29er/650B Plus Vollaufhängung E-Bike-Rahmen

● ¢ 12*148 mm Schub durch Achse

● ¢ 185*55 mm Trunnion Mount Heckschock

  • Art.-Nr.:

    PXE930
  • Zahlung:

    Paypal, Bank Transfer
  • Ursprung:

    China
  • Farbe:

    UD black(or Customized Decal/Painting)
BESCHREIBUNG

Prox E-Bike Carbon Frame Leichte Bafang M820 E-Mountain-Fahrrad Rahmen

In Anbetracht der Kosten des Shimano-Antriebsmotors steigt schnell zunimmt und die Vorlaufzeit länger und länger wird der Carbon-E-Bike-Rahmen für Bafang-Motor/Batterie entwickelt Das mögliche gesamte E-Bike-Gewicht beträgt nur 18 kg !!!
Jetzt ist es möglich, früher Ihr eigenes elektrisches MTB -Fahrrad einzurichten
Unser Bafang M820 Carbon Frame PXE930 ist sowohl für 27 5 Zoll als auch für 29 -Zoll -Fahrradräder kompatibel und in drei Größen (S '', M '', L '')
Das Standardfinish des von uns hergestellten Kohlenstoffrahmens ist ud matt oder glänzend Darüber hinaus ist das individuelle Logo und die Farbmalerei akzeptabel So können Sie diesen E -Fahrradrahmen als das bekommen, was Sie mögen!

Bafang M820 Motor & BT F014 Battery

Bafang M820 Motor & BT F014 Batterie

KOMPAKT! Mächtig! Leichtes Gewicht!
Mit nur 2 3 kg überzeugt der M820 -Motor in allen Punkten mit 250 -W -Nennleistung und starker 75 Nm (maximales effektives Drehmoment) für eine maximale verlängerte Trittfrequenz von 120 U / min Aufgrund seines perfekt abgestimmten Drehmomentsensors kann es die genaue Leistung entsprechend den Pedaling -Kräften steuern Das M820 Drive -System inspiriert jeden EMTB -Fahrer, unabhängig von der Geländesituation!

Rear Shock Size

Heckschockgröße

PXE930 EMTB Carbon Frame ist mit Heckschockgröße 185*55 mm (Trunnion -Mount) und Hardware -Spezifikation ist oberes M10 x 54 mm und unten M8 x 22 2 mm Dank der Installationsposition des hinteren Schocks im Rahmen gibt es genügend Räume, um den hinteren Schock mit Spargy -Rücken -Design und Spulendesign zu akzeptieren
Der hintere Schock ist effizient, um das Fahrrad mit Zuversicht zu steuern, um robuste MTB -Terrains herauszufordern


Link 4-bar Virtual Pivot Suspension System

Verknüpfen Sie das Virtual Pivot Suspensionssystem mit 4 Tafeln

Entworfen mit Horst Link Virtual Pivot Suspension System
Der hintere Schock in den besten Gleichgewichtspunkt, um ein effizientes Aufhängungssystem zu bilden, das flink, nicht überladen ist und die Lebensdauer des Fahrrads verlängert
Darüber hinaus ermöglicht der E-Bike-Rahmen des vollen Aufhänges den Fahrer, das von hinten ein besseres Gefühl zu bekommen, das die kleinen und großen Hits mit Leichtigkeit absorbieren soll Es bietet auch relativ konsistente und stabile Unterstützung durch das gesamte Abenteuer

Internal Cable Routing Design

Full versteckte Kabel -Routing -Design

Es besteht kein Zweifel, dass das vollständige interne Kabel -Routing ziemlich hübsch aussieht PXE930 E-MTB-Fahrradrahmen hat das interne Kabelrouting-Design Perfekte Kombination aus professioneller Geometrie und volles internes Kabel -Routing -Design Dieses Design sieht auch gut und sauber aus, nachdem das gesamte Fahrrad zusammengebaut wurde
A-Rear Maeilleur -Kabelrouting
B-Dropper Post Fernbedienung
C-Verschwindigkeitssensor -Kabel -Routing
D-Rear Bremsregelung Routing

Headset and Spacers for ebike frame

Headset und Abstandshalter

Das Headset und die Abstandshalter sind für eine vollständige Versteckkabel -Routing enthalten

Mud/Silt Proof Cover

Schlamm/Schlickabdeckung

Bafang E-MTB Carbon Bike Frame PXE930 ist mit Schlammabdeckung ausgelegt Es verhindert, dass Schlamm in den Motor und den Hinterradschock läuft Durch diesen Schutz wird die Betriebsfunktion des Motors und des Schocks nicht gestört und läuft eine stabilere und längere Lebensdauer

Guide for Bike Frame Torque

Leitfaden für Fahrradrahmendrehmoment

Das unsachgemäße Drehmoment führt zu möglichen Schäden auf Produkten
Hier ist ein zuverlässiger Leitfaden für die Fahrradmontage bei der Anwendung von Drehmomentwerten Wenn Sie Zweifel haben, erreichen Sie uns für weitere Unterstützung


Enduro MAX Bearings

Enduro Max -Lager

In dieser vollständigen Suspension E Bike Frame PXE930 werden hochwertige Enduro -Lager verwendet, um die Leistung des Aufhängessystems zu optimieren Die MAX -Serie von Enduro Bearings sind mit fast 20 Jahren Geschichte und helfen MTB Bike Pivots für Herausforderungen Es wird beworben, dass diese Lager 35-40% mehr Belastungskapazität haben als Standard-Radiallager High -End -Lager geben unsere MTB -Kohlenstoffrahmen bessere Leistung und Haltbarkeit aus


Suitable Speed Sensor SR SD021.01

Geeigneter Geschwindigkeitssensor SR SD021 01

Derzeit ist thepxe930bike Frame für Geschwindigkeitssensor SR SD021 bestimmt 01, nicht für SR SD071 kompatibel 02

Suitable Fork for eMTB bike frame

Geeignete Gabel

Für den PXE930 -Fahrradrahmen ist er für verjüngte Stenergabeln ausgelegt, 1 1/8 "(28 6 mm) - unterer Durchmesser 1 1/2" (39 8 mm) Die vollständige Federgabel mit 44 -mm -Gabel -Rake/-versatz und Steigerung der Größe (15*110 mm durch Achse) wird empfohlen

UDH for carbon eMTB bike frame

Universal Maeilleur Hanger

Der UDH (Universal Maleleur Hanger) schafft ein einzelnes Kleiderbügel -Design, das für jeden Umwerfer im Allgemeinen auf dem Fahrrad funktioniert, und richtet sich hauptsächlich auf Mountainbikes Es wird auch eine perfekte Ausrichtung während der Installation gewährleisten, sodass die Ausrüstung und das Verschieben einfacher und knackiger sein sollten Darüber hinaus schützt der Kleiderbügel, der den Mech vor dem Schaden schützt, nach hinten Außerdem kann es leicht erhalten werden, wenn Sie jemals ersetzt werden müssen, da es Standard ist Ab sofort verabschieden Sie sich von der langen Vorlaufzeit für den maßgeschneiderten Ersatzhügel

Chainstay Protector

Kettenstrichschutz

Ketten treten ständig auf den Kettenstopp Jede Sprungbeule oder Sprung auf Ihr Fahrrad führt zu einem Kettenschlag auf dem Kettenstopp Durch die Verwendung dieses qualitativ hochwertigen Dämpfungskettenketten -Protektors minimiert er den rasselnden Klang, der von Ihrem Fahrrad stammt und die Kette und das Fahrrad sanft schützt Schnelles Fahrrad und ruhiges Fahrrad sein
27g pro Kettenstraßenschutzblatt und ITWILL werden mit Ihrem Rahmen geliefert

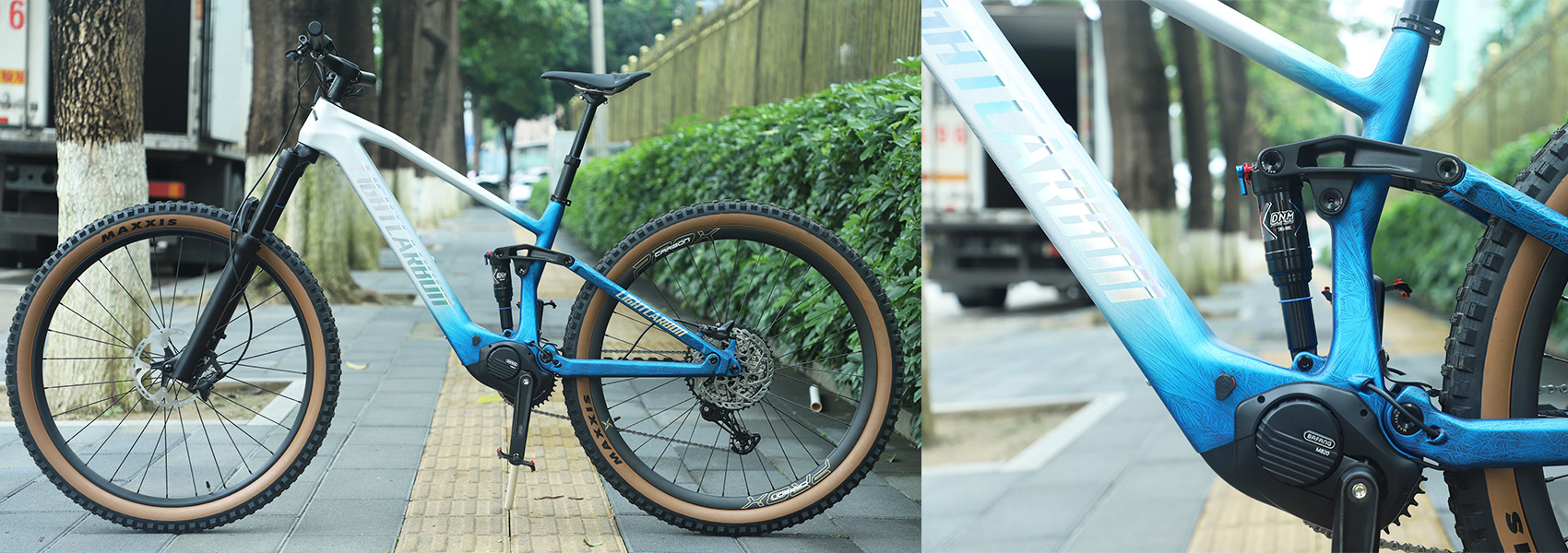

Neben E-Bike-Kohlenstoffrahmen liefert Prox auch eine hohe Qualität Ebike Carbon MTB -Räder sowie E-MTB-Kohlenstofffelgen Wenn Sie auch benötigen, können Sie uns gerne kontaktieren, und wir empfehlen Ihnen gerne für Sie PXE930 ebike crystal color painting

(Pxe930 ebike,Gradientenfarbe zwischen kristallblau und kristallweiß)

SPEZIFIKATION

Prox Full Suspension Bafang M820 EMTB CO2 -Rahmen Pxe930

Rahmen: 650B+/29er Schub leichte Gewicht Vollaufhängung E-Mountain Bike Carbon Frame
MatteErial: Hochmodul Toray T700+T800 Kohlefaser
Größe: S, m, l
Headtube: Gerade 1 1/2 "Kopfrohr
Gewicht (± 45 g): 2750g/m '' '
STEPOSTE -Durchmesser: 31 6 mm (34 9 -mm -Sitzklemme)
Motorsystem: Bafang M820 Mid Drive Motor, 250W (Motorabdeckung nicht enthalten)
Batterie: Bafang BT F014 410WH Batterie, Standby -Batterie im Flaschenkäfighalter, der sich befindet
Max Reifenfreiheit: 650b*3 0 '' und 29er*2. 6"
Vorderreise: 150-160 mm
Hintere Reise: 150 mm
Heck -Stoßdämpfergröße:

Schock -Augen -Eye: 185x55 mm, Stoßreise: 55 mm -Rear -Reise: 150 mm

Hardware oberes M10 x 54 mm, unten M8 x 22 2mm (ausgeschlossen)
Bremstyp: Post -Mount -Scheibenbremse, 180 -mm -Rotor (Fit Max 203 mm Scheibenscheibenrotor, Benötigen Sie Adapter)
Ausfallen: 12*148 mm BoostDurch Achse
Max -Kette: Max 38t, min 32t
Max -Kette:
53 mm
Max Kassette: 10-52t
Teststandard: ISO4210
GarantieZeit: 2-Jahres

TECHNOLOGIE

Geometrie

GRÖSSE S M L geometry of PXE930 eMTB frame
STEPOST -Länge170 mm200 mm200 mm
ERREICHEN430 mm455 mm480 mm
Obere Rohrlänge, horizontal572 mm598 mm625 mm
STAPEL614 8mm619 4mm628 4mm
RADSTAND1205 5mm1232 6mm1261 9mm
Kettenstraßenlänge457 mm457 mm457 mm
Vordermitte756 1mm783 2mm812 5mm
BB Drop30 mm30 mm30 mm
BB -Höhe335 mm335 mm335 mm
Sitzrohrwinkel77°77°77°
Kopfrohrwinkel64. 5°64. 5°64. 5°
Sitzrohrlänge390 mm420 mm450 mm
Kopfrohrlänge105 mm110 mm120 mm
Fahrradbeständigkeit heigh (29 "*2 6")782 mm801 mm825 mm
Gabel Rake/Offset44 mm44 mm44 mm
Gabellänge, voll563 mm563 mm563 mm
PFAD128 mm128 mm128 mm

Simulationsdaten auf Suspensionssystem


Suspension System Simulation Data
Suspension System Simulation Data for eMTB frame

Wenn Sie hochauflösende Bilder von Suspensionsdaten benötigen, kontaktieren Sie uns bitte.


PXE930 E-Bike-Rahmen-Suspensionssimulation von 0 ~ 150 mm Reise

PXE930 Ebike Frame Suspension Simulation


Vibrationstest

Vibrationstests simuliert den strengen Reitschwingungszustand für 150.000 Mal Es sorgt auch für die Funktion des Rahmens und des langlebigen.
Vibration Test for PXE930 EBIKE frame
